Обзор контроллеров давления для насосов Политех

То, что скрыто от глаз. Современные возможности организации инженерных систем в частном доме или на участке позволяют получать максимум комфорта даже при не очень благоприятных первоначальных условиях. Сейчас совсем необязательно иметь возможность подключения к центральному водопроводу, отоплению и канализации. Сантехническое оборудование, которым мы можем располагать в настоящее время, позволяет добыть воду из скважины, повысить давление в системе, установить оборудование для отопления и ГВС, и даже организовать ванную комнату и уборную там, где только пожелаете.

Во многом такая возможность существует благодаря разнообразию насосного оборудования. И вот, ваша инженерная система готова. Современные трубы и фитинги, правильная разводка, хороший насос в системе. Казалось бы, все, наслаждайтесь комфортной жизнью в любимом доме. Но стоит помнить о том, что у любой системы есть свой конечный ресурс. И его оптимальное использование обеспечивает долгий срок службы как отдельных элементов инженерных коммуникаций, так и работоспособность системы в целом

В этой статье мы хотим рассказать об устройствах, которые позволяют сберечь ресурс насосов и конечного оборудования, поддерживать нужное давление в системе, а также при желании полностью ее автоматизировать.
Речь пойдет о контроллерах давления российской производственной компании ПолиТех.

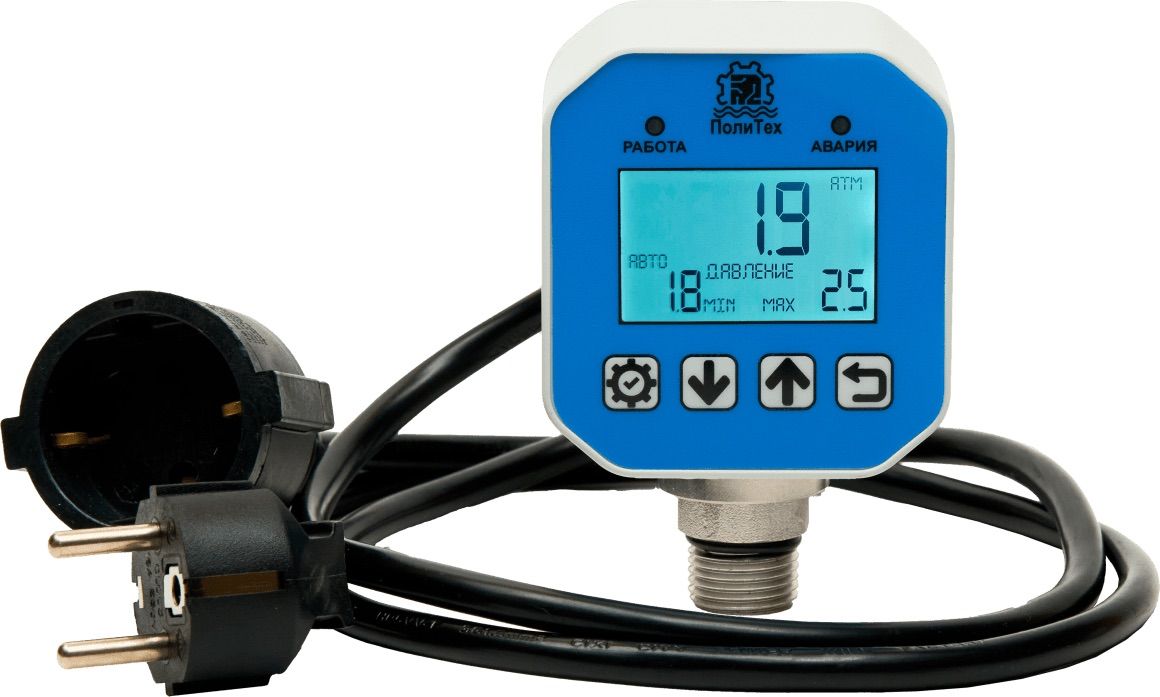

Начнем с прибора, обладающего основным набором функций. Это стандартный контроллер давления ПолиТех

Он сочетает в себе:

• датчик давления
• амперметр
• компьютер

Прибор делает анализ входящих показателей давления, потребляемого тока, характеризующих работу вашей системы. Это позволяет управлять насосным оборудованием в соответствии с параметрами, заданными пользователем.
Например, автоматический контроль давления. Стандартный контроллер поддерживает давление в системе в заданном диапазоне с точностью 0,01 МПа.

Вы можете задать на контроллере верхнюю и нижнюю точку уровня давления, и ваш насос будет реагировать включением на давление меньше нижнего значения, и выключением в случае превышения уровня верхнего значения давления.
Или защита насосного оборудования в случае возникновения короткого замыкания. Пользователь также устанавливает верхнюю и нижнюю границу значения потребляемого тока, регулируя тем самым условия для работы насоса.
Так, реле будет управлять насосом в соответствии с установленными вами значениями, обеспечивая защиту оборудования от “сухого хода”.
Кроме того, стандартный контроллер ПолиТех дает тестовое напряжение на насос перед каждым включением. Если уровень тока в норме, насос запускается.

Итак, основные функции стандартного контроллера давления ПолиТех:

• ручное или автоматическое управление насосами мощностью до 5 КВт;
• поддержка давления в заданном диапазоне с высокой точностью;
• защита от перепадов давления и скачков тока;
• контроль возникновения аварий с помощью световой и звуковой индикации;
• защита от «сухого хода» и работы на перекрытый трубопровод;
• мониторинг и показателей работы системы, сбор статистической информации по работе системы

В продаже стандартные контроллеры давления ПолиТех отличаются наличием/отсутствием шнура и функцией плавного пуска.

А что же из себя представляет расширенный контроллер давления ПолиТех?

Расширенный контроллер давления ПолиТех - основа для множества инженерных решений в вашем доме или на участке.
Это контроллер давления со стандартным набором функций, плюс возможность подключения трех видов датчиков, с помощью которых вы сможете полностью автоматизировать вашу инженерную систему.

Итак, поговорим о датчиках.

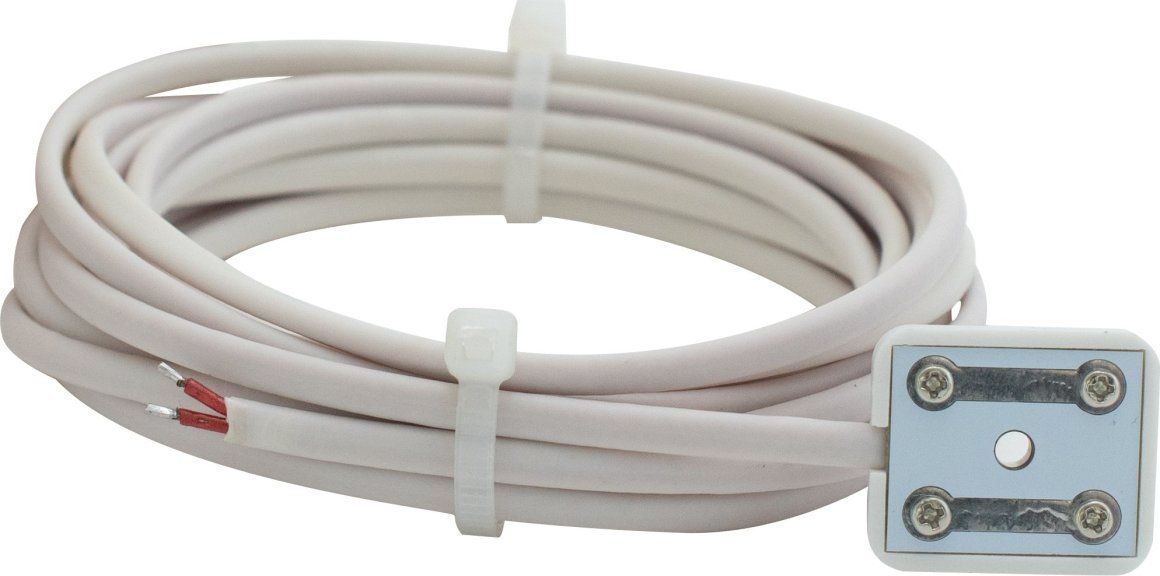

1. Проводной датчик от протечки ПолиТех
Поскольку основа для автоматизации вашей системы - контроллер давления - работает в системах с насосным оборудованием, установку датчиков имеет смысл произвести в специальных помещениях - насосной, котельной, и т.п.
Разместите датчик рядом с накопительным баком, и вы предотвратите возможность затопления при переливе бака. В случае попадания воды на контактные пластины, датчик зафиксирует аварийную ситуацию, произойдет блокировка подачи воды.
Длина провода датчика - 3 м. При этом допускается наращивание соединительного провода датчика воды до 30м (сечение провода ≥ 2х0,15мм). При параллельном подключении количество датчиков неограниченно.

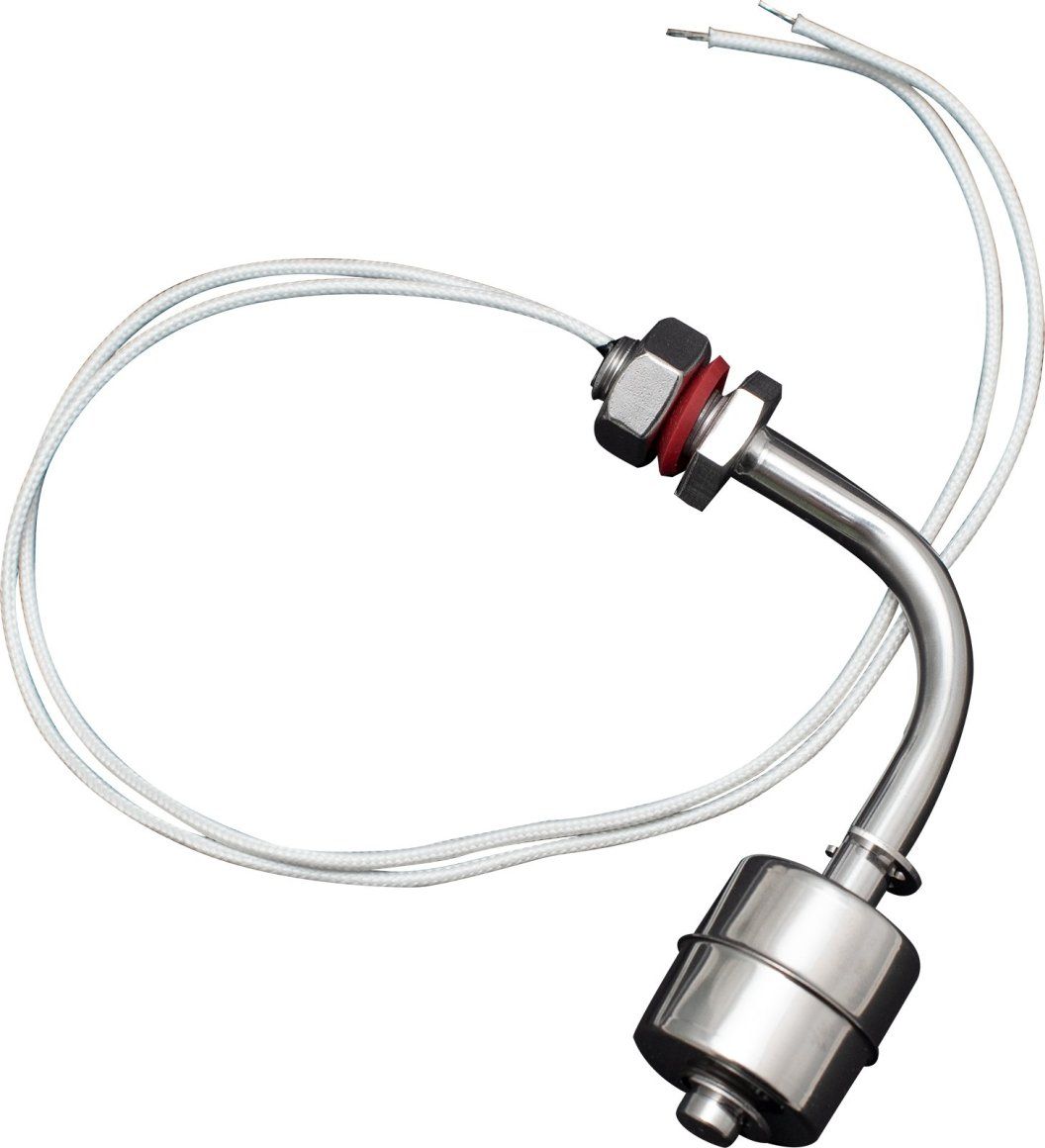

2. Датчик уровня воды прямой и угловой
Если в вашей системе установлен бак, важно контролировать его уровень наполнения.

Датчики уровня устанавливаются в верхней и нижней части бака, и звуковым сигналом оповещают о наполнении либо о снижении уровня воды в баке ниже допустимого. Мы слышим звук, а насос либо запускается, либо перестает качать воду.

Прямой датчик удобно крепить в верхней части бака, угловой подойдет для установки в нижней части.
Датчики уровня воды ПолиТех выполнены из нержавеющей стали, предназначены для работы в неагрессивной среде без сильных магнитов и вибраций.

Внимание! Запрещено подключение напрямую к высокому напряжению!

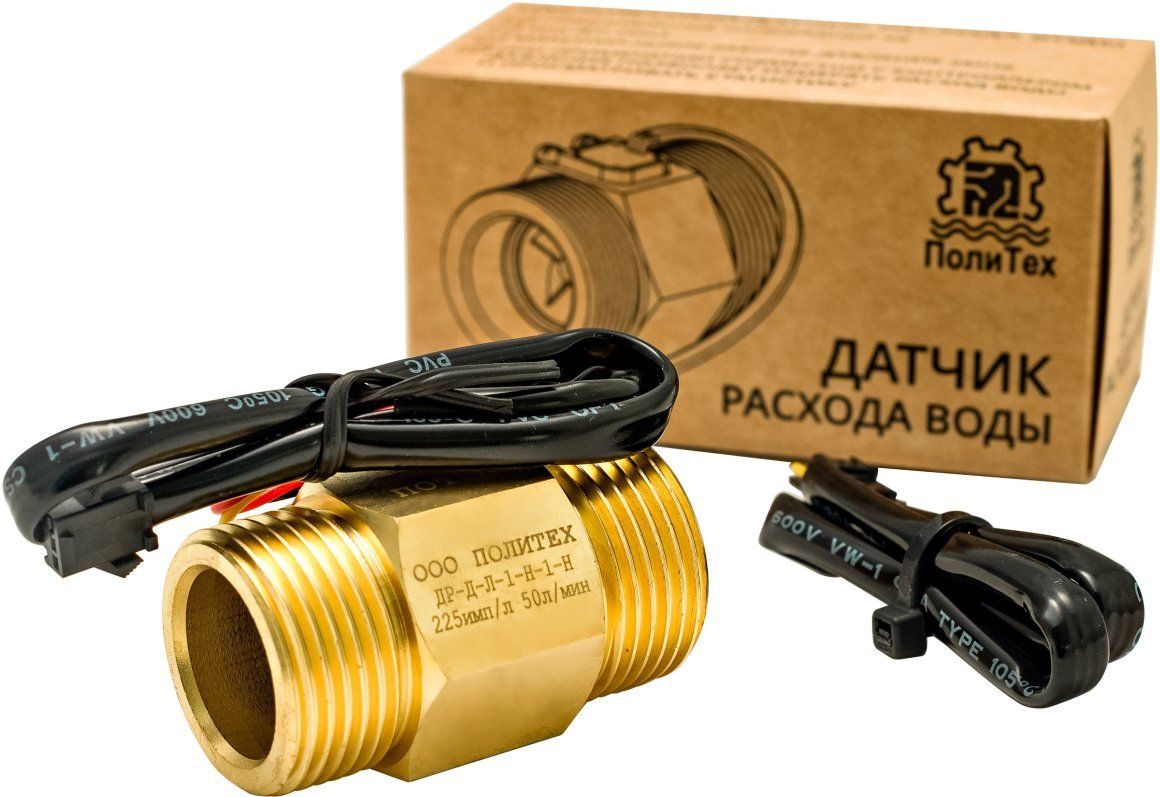

3. Датчик расхода (потока)
Этот датчик блокирует работу насоса при наличии “сухого хода”. Датчик представляет собой латунный ниппель с двумя наружными резьбами. Внутри турбинка из магнитного полимера. Поток воды, проходя через датчик, вращает турбинку, контроллер считывает импульсы, и на основании подсчета объема перекачиваемой воды определяет наличие потока.
Датчик потока обеспечивает эффективную работу насоса в скважинах с малым дебитом. С его помощью на расширенном контроллере ПолиТех можно запрограммировать период работы насоса и объем перекачиваемой воды.
Пример: программируем работу насоса 20 минут, за которые будет перекачано 15 л воды. После этого насос отключается на 10 мин.
Датчик расхода предоставляет информацию о суммарном и о моментальном потреблении воды.

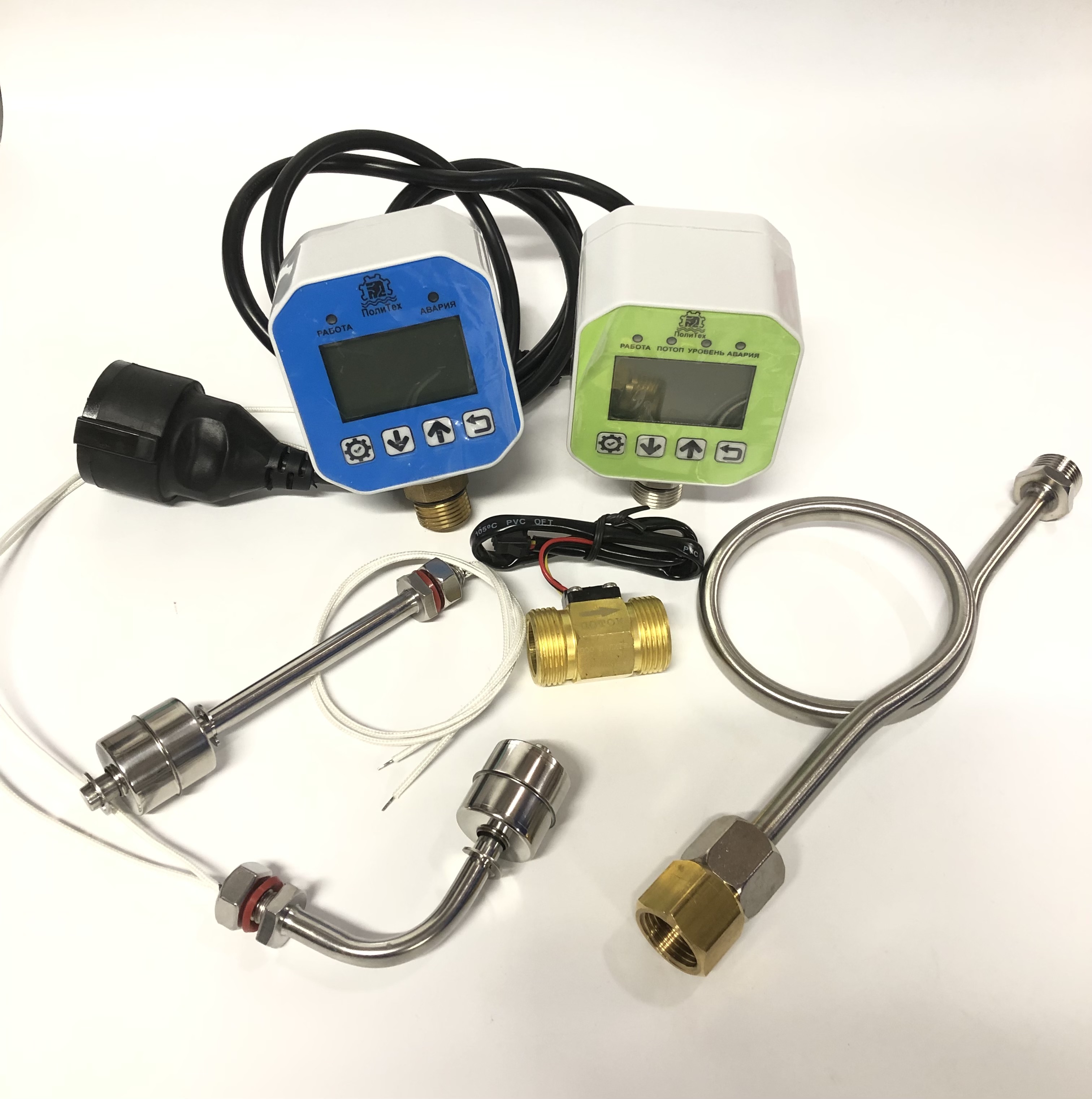

Завершая обзор датчиков для расширенного контроллера ПолиТех, важно отметить, что данное устройство позволяет подключить все три вида датчиков ПолиТех одновременно. Таким образом, вы можете управлять своей инженерной системой, используя весь функционал оборудования ПолиТех.
