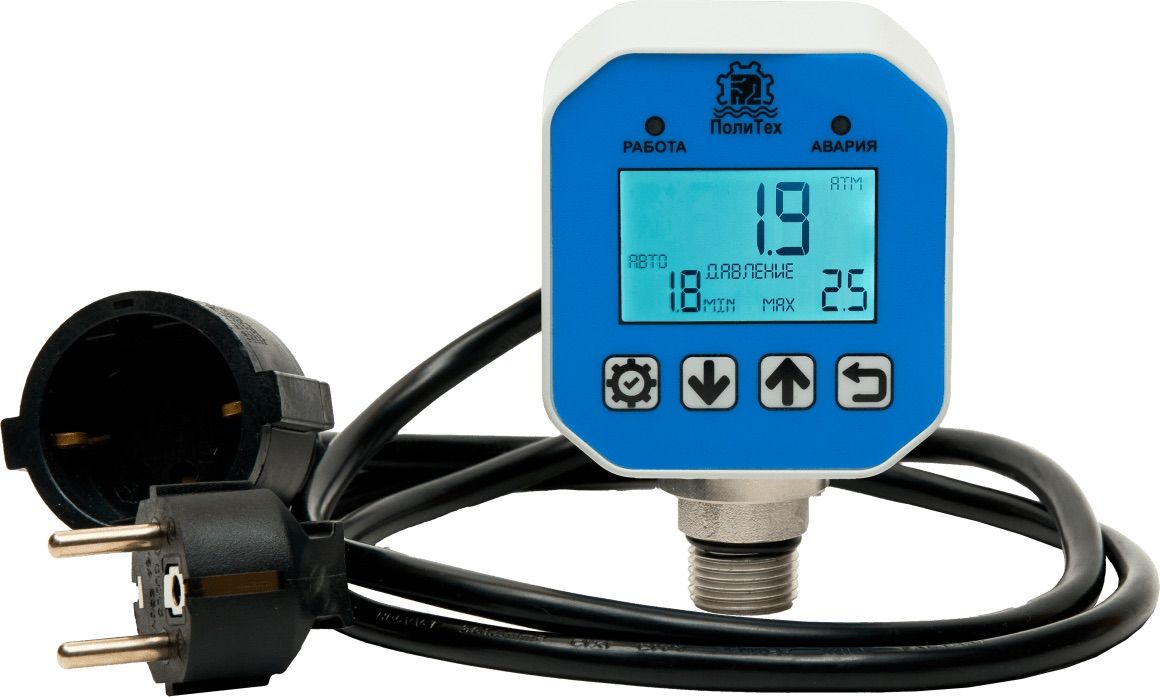

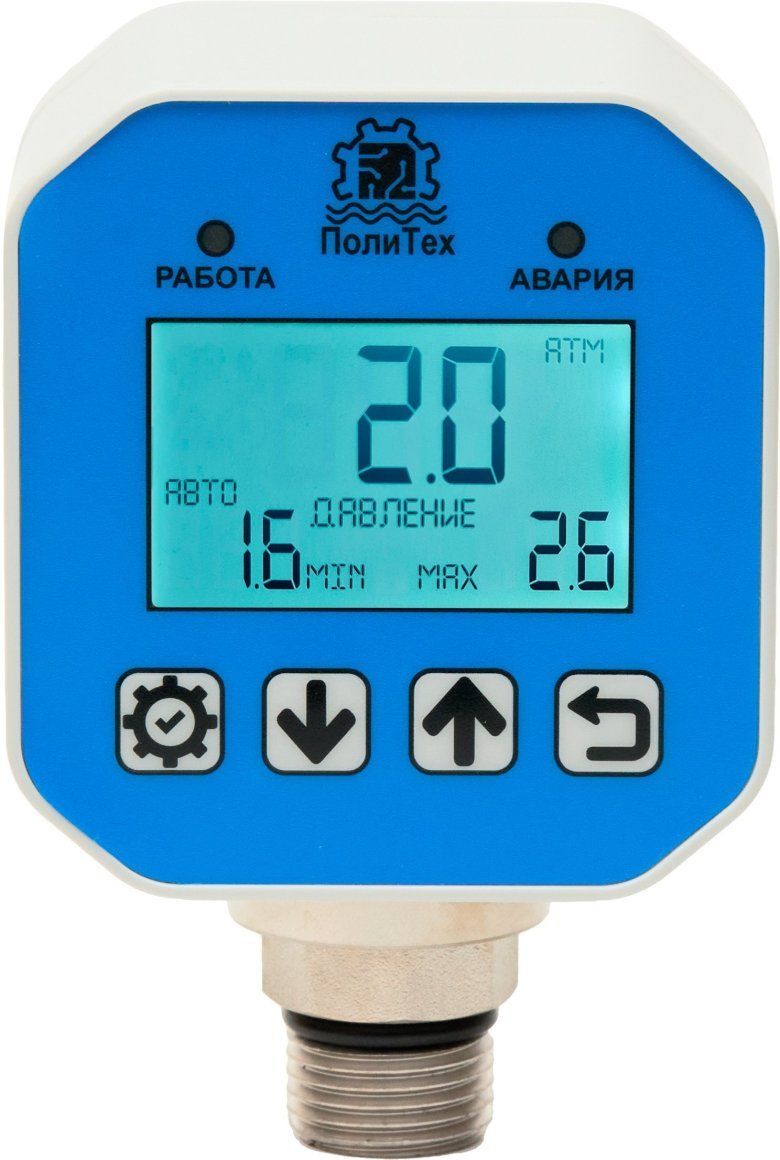

Контроллер давления 1/2" 10бар. стандарт с плавным пуском ПолиТех

Контроллер давления 1/2" 10бар. стандарт с плавным пуском ПолиТех

Микропроцессорный контроллер для управления работой насоса «ПолиТех» серии КД-М с плавным пуском в базовой комплектации соединяет в себе функциональные возможности сразу нескольких устройств автоматики для насоса: реле сухого хода для насоса и защиты от работы на перекрытый трубопровод, манометра и других.

Функциональность Стандарт
Плавный пуск насоса Есть
Плавная остановка насоса Есть
Электрическое подключение С кабелем, без кабеля
Максимальное рабочее давление 1МПа

По умолчанию установлен пуск через "0" - пуск насоса и реле только при прохождении синусоиды фазы через 0. Схема тиристорная. Сначала открывается тиристор, а потом подключается электромагнитное реле. Таким образом, на коротком промежутке времени пройдет плавный пуск. Рекомендуем использовать этот режим для всех погружных скважинных насосов.
Для вибрационных насосов рекомендуем использовать режим плавного набора мощности (можно выбрать от 30 до 90% мощности для старта и разгонять насос от 3 до 6 секунд)
Калибровка давления теперь проходит на пневмостанции, а не в водно-глицериновой смеси.

Основные функции:

Управление (автомат/ручное) насосами мощностью до 5 КВт (без пускателя)
Контроль аварий: световая и звуковая индикация
Поддержка давления в заданном диапазоне с высокой точностью
Защита от перепадов давления и скачков тока
Реальная защита от «сухого хода» и работы на перекрытый трубопровод
Мониторинг показателей работы, программирование и поддержание заданных параметров давления, управление трубопроводными системами
Диагностика показателей работы системы для своевременного устранения неполадок и технического обслуживания оборудования
Накопление статистической информации по работе системы
Для установки функции автоматического контроля рабочего давления в системе необходимо задать минимальное и максимально допустимое значение. При превышении максимального контролер будет автоматически выключать насос, при падении ниже минимального – насос будет запускаться для подкачки. Поддерживает давление в системе в заданном диапазоне с точностью 0,01 МПа.

Для автоматического контроля за потребляемым током и отключения нагрузки при превышении максимального и минимального значения тока насоса, необходимо установить граничные значения тока работа насоса будет остановлена. Диапазон задания минимального тока 0,00- 29,9 ампер, максимальный ток 0,01-30,0 ампер.

Режимы работы контроллера для управления работой насоса «ПолиТех»:

автоматический (на основе заданных значений параметров)
в ручном режиме
режиме отключения нагрузки
Изделие предназначено для контроля давления в не агрессивных не горючих средах: холодная и горячая вода, незамерзающие теплоносители, сжатый воздух, инертные газы.

ВНИМАНИЕ! Запрещается использовать прибор на трубопроводах с горючими газами, бензо- и масло- проводах, магистралях сжиженного газа.

Монтаж контроллера для давления насоса производится в порт напорной магистрали или ресивера, с внутренней резьбой соответствующей резьбе контроллера. Если на трубах регулярно (в больших объемах) выпадает конденсат, необходимо подключать Контроллеры Политех для управления насосом через Трубку Перкинса.

Для удобства подключения и запуска системы автоматического контроля насоса к устройству может быть подключен питающий кабель и вывод на насос.

Товар сертифицирован! Сертификат соответствия № ЕАЭС RU C-RU.HB26.B.01097/20 серия RU № 0253910.
