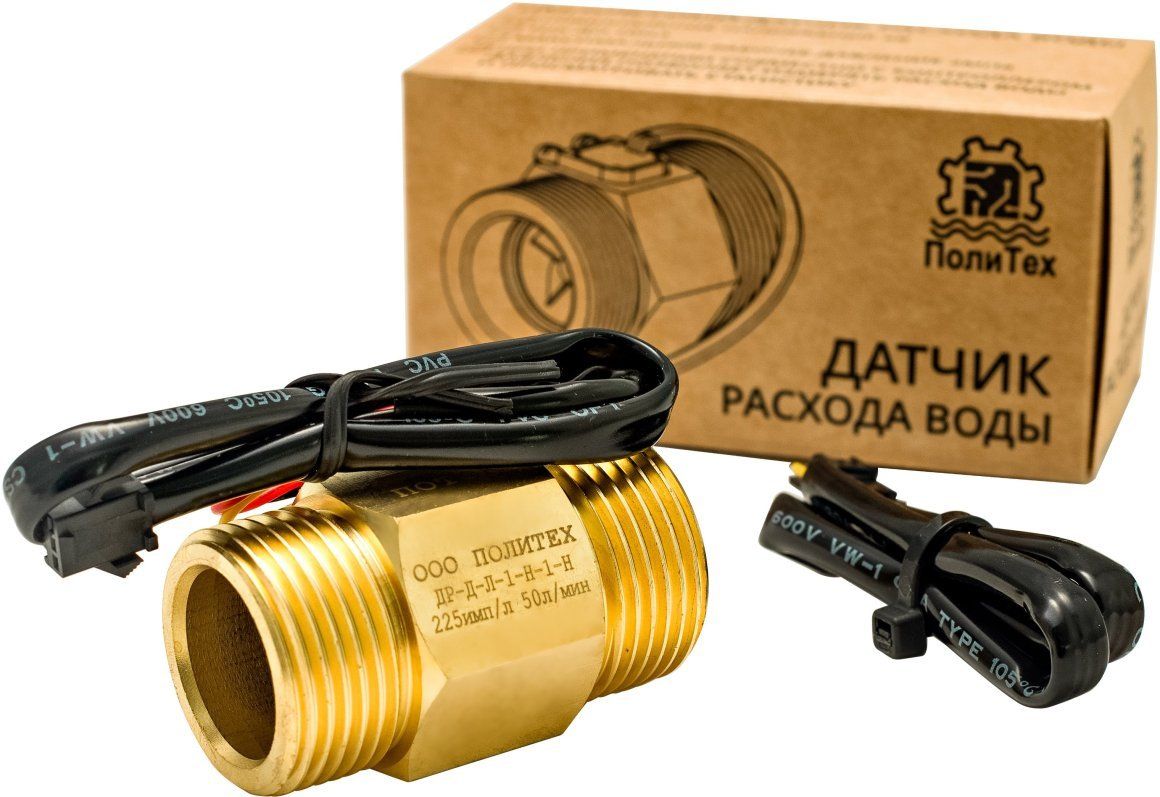

Датчик расхода латунный ПолиТех
Датчик расхода латунный ПолиТех
Датчик монтируется в разрыв напорной магистрали. При прохождении потока воды через датчик вращается турбинка из магнитного полимера, импульсы считываются контроллером, происходит подсчет объема перекачанной воды, определяется наличие потока. Датчик обеспечивает наилучшие параметры защиты насоса, предотвращает работу на перекрытую магистраль «в стенку», гарантирует защиту от «сухого хода» насоса при иссякании скважины. Наличие этого датчика позволяет следить за перекачанным объёмом воды с накоплением итога. Кроме того, при работе с контроллером на дисплей можно вывести значение мгновенного расхода. Собираемая контроллером статистика позволяет планировать время обслуживания систем водоподготовки, оценивать затраты на водоснабжение. Показатель мгновенного расхода можно использовать для оценки степени засорения фильтров и состояния скважины.
Монтаж датчика потока в трубопровод выполняется с соблюдением направления потока, указанного стрелкой, нанесенной на корпус изделия. Подключение: красный провод +12вольт – клемма 7; желтый провод, сигнал датчика – клемма 8; черный провод, общий провод — клемма 9.
Вы можете измерить частотомером частоту потока для определения текущего расхода в л/мин по формуле:
Л/мин=Частота*60/константа датчика
Производитель Политех
Модель Датчики расхода воды
Гарантия производителя Да
Гарантия, лет 1
Страна Россия
Напряжение 4,5-18В
Расход воды 45 л
Габариты 60 × 45 мм
Диапазон температур контролируемой среды, °С 5 — 60 °C
Максимальное рабочее давление, Атм 20
Номинальное напряжение, В 5
Импульсный показатель (константа) 1 ЛИТР воды=225имп.+/-10%
Ток 0 мА
