Виды насосов для воды и область их применения

ЦИРКУЛЯЦИОННЫЕ НАСОСЫ

В закрытой отопительной системе движение теплоносителя по трубам происходит с помощью циркуляционного насоса.
Циркуляционный насос непрерывно перегоняет через себя теплоноситель с определенной скоростью. Благодаря этому происходит равномерный нагрев системы отопления, и тепло приходит во все уголки вашего дома.
Для тихой работы насоса, ось ротора должна располагаться в горизонтальном положении. Кроме того, такая рекомендация к установке уменьшит трение, создаваемое теплоносителем.
Насос устанавливается так, чтобы поток теплоносителя находился на одной линии со входом и выходом насоса.
На корпусе насоса стоит указатель направления движения жидкости.
Циркуляционный насос подбирается с тем же диаметром входа и выхода, что и диаметр трубопровода
Циркуляционные насосы JEMIX оснащены так называемым “мокрым ротором”.
В такой конструкции ротор электродвигателя погружен в перекачиваемую жидкость.
Так обеспечивается охлаждение и смазка электродвигателя.
Циркуляционные насосы JEMIX работают в системе, где теплоносителем является незагрязненная, неагрессивная, невзрывоопасная жидкость с вязкостью до 10 мм2/c. Концентрация этиленгликоля не должна превышать 40%. Максимальная температура теплоносителя в системе 110°C
Высокий ресурс работы электродвигателя в циркуляционных насосах JEMIX существует благодаря медным обмоткам, которыми оснащены все модели.

Кроме того, модели с горизонтальным подключением (серии WRF-40, WRF-50, WRS-40) имеют встроенную термозащиту, которая срабатывает при перегреве электродвигателя.
На внешней части циркуляционного насоса, в центре, находится винт. Он предназначен для ручного прокручивания рабочего колеса насоса.
Если циркуляционный насос долгое время был в простое, есть вероятность заклинивания и закоксовывания отложениями теплоносителя. Поэтому, при включении в заполненной системе, насос может не запуститься. В этом случае нужно всего лишь прокрутить винт с помощью подходящей отвертки. При этом питание обязательно должно быть отключено. Такой прием перезапустит насос и восстановит его работоспособность.

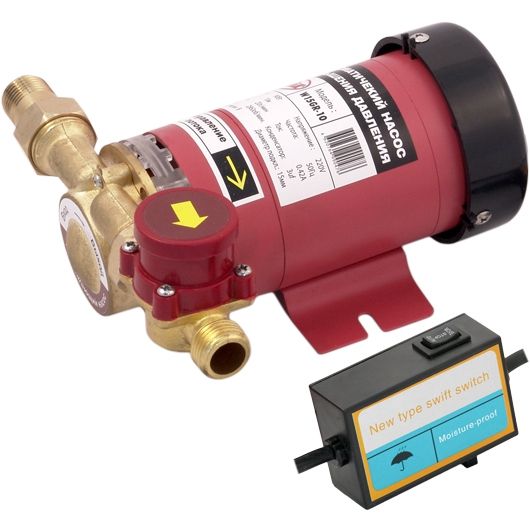

НАСОСЫ ДЛЯ ПОВЫШЕНИЯ ДАВЛЕНИЯ ВОДЫ

Эти насосы решают задачу, связанную с комфортным потреблением воды.
Вода течет из крана тоненькой струйкой, либо ей невозможно пользоваться одновременно в нескольких точках водоразбора? Скорее всего, это связано с недостаточным давлением в системе. Бывает, что давления в системе не хватает для работы бытовой техники (посудомоечная, стиральная машины) и сантехнического оборудования (котел с автоматикой, душевая кабина). Однако причина низкого давления может быть связана с состоянием водопроводной системы. Если вода подается в старых, забитых трубах, следует подумать о замене такого водопровода. Насос, повышающий давления не устранит главную проблему.
В частных домовладениях насосы повышающие давление часто используются для возможности подачи воды и комфортного использования в точках водоразбора на втором этаже.
В основе функционирования насосов для повышения давления лежит центробежная сила, которая ускоряет движение воды в трубах, повышая давление.
Установленная в корпусе насоса Jemix крыльчатка под действием крутящего момента направляет воду из входного патрубка и создает необходимый объем на выходе, направляясь к точкам водоразбора.

Насосы Jemix для повышения давления оснащены “сухим ротором”. Перекачиваемая вода проходит через всасывающую часть, не попадая при этом в корпус электродвигателя. Корпус насоса изготовлен из алюминия, крыльчатка из латуни, всасывающая части из сплава латуни. Преимуществом такого насоса является высокий КПД (до 80%), и, как следствие, разумный расход электроэнергии
Насосы Jemix отличаются малыми габаритами, легкостью монтажа, практически бесшумной работой и большим сроком эксплуатации. Есть возможность установки на выходе из насоса пружинного датчика потока. Он включает насос при наличии и отключает при отсутствии потока воды в автоматическом режиме, что предотвращает работу насоса без воды и повышает удобство эксплуатации.



ПОВЕРХНОСТНЫЕ НАСОСЫ


Эта группа насосов призвана решить задачи водоснабжения жителей дач и загородных домов. Там, где вода поставляется в дом и на участок из скважин и колодцев.
Слово “поверхностный” прямо указывает на то, что данные насосы эксплуатируются на поверхности, их работа не требует погружения в жидкость. Подъем воды происходит за счет создания рабочим колесом зоны низкого давления. Возникающая разница давлений запускает процесс всасывания, вода поднимается, стремясь заполнить разреженную область. Поверхностный насос соединен с трубой (армированным шлангом), которая погружается в колодец или скважину.
Нагнетательный патрубок может быть оснащен эжектором, который позволяет поднимать воду с глубины более 6м.
Принцип действия эжектора заключается в мгновенном ускорении потока жидкости.
В эжекторе осуществляется процесс передачи энергии из среды, обладающей наибольшей скоростью к среде, обладающей наименьшей скоростью.
За счет применения поверхностного насоса с эжектором возрастает напор жидкости в основном трубопроводе.

Если говорить о насосах марки JEMIX, можно выделить три типа поверхностных насосов:
• Серия QB - вихревые поверхностные насосы. Их принцип действия – жидкость перемещается по периферии рабочего колеса. Эти поверхностные насосы без эжектора поднимают воду с глубины около 5 метров.

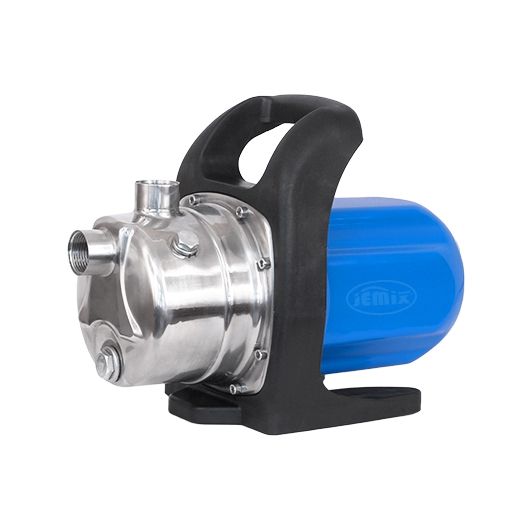

• Серии JET, SGJ и SGJC относятся к самовсасывающим поверхностным насосам. Благодаря встроенному эжектору самовсасывающие насосы JEMIX отличаются повышенной производительностью. Насосы серии SGJC снабжены удобной ручкой для переноски.
• Серия CP - центробежные насосы. Корпус насоса, зачастую, имеет улиткообразную спиральную форму. Внутри корпуса расположено рабочее колесо большого диаметра. Центробежные насосы отличаются повышенной производительностью, поэтому оборудование этой серии не имеют эжектора. Принцип работы центробежных насосов: засасывание воды в результате снижения давления во входном патрубке и выброс жидкости с напором из выходного патрубка.
Важно учитывать, что работа насоса с эжектором создает высокий уровень шума, поэтому особое значение имеет место его установки

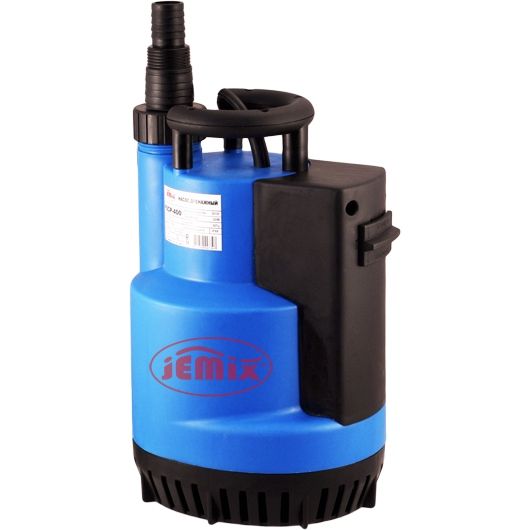

ДРЕНАЖНЫЕ НАСОСЫ

И снова насосы, позволяющие решать хозяйственные задачи частного домовладения и приусадебного участка. Дренажные насосы применяют для откачки воды из колодцев, котлованов, подвалов, бассейнов, естественных водоемов и т.п.
Что важно учитывать при выборе дренажного насоса?

1. Состав воды. Дренажный насос подойдет для относительно чистой воды, без крупных примесей. Так, дренажные насосы марки JEMIX могут перекачивать воду с размером фракций до 5мм. Там, где вода содержит крупные частицы камня, грязь, ил лучше применять фекальные насосы. О них мы расскажем ниже.

2. Высота, необходимая для поднятия воды (напор насоса). У дренажных насосов марки JEMIX этот показатель достигает 9м.

3. Производительность насоса - объем воды, который он перекачивает за 1 час рабочего времени. Дренажные насосы марки JEMIX имеют производительность от 2,4 м³ до 9,5 м³ в зависимости от модели.

Проще говоря, нужно понимать, с каким объемом воды вы имеете дело, и за какой период времени хотите его откачать.
Для оптимального решения ваших задач следует понимать, что напор (высота подъёма воды) и производительность (количество перекачиваемой воды в час) напрямую зависят друг от друга. Если вы хотите откачать максимальное количество воды за минимальный отрезок времени, нужно чтобы высота, на которую будет подниматься вода, была минимальной, а диаметр трубопровода (шланга) был как можно больше. Ведь чем меньше диаметр трубопровода, тем выше напор нужен для его прохождения.
И, наоборот, если необходимо поднять перекачиваемую воду на максимальную высоту, этот процесс не будет быстрым, так как мощность насоса тратится в основном на преодоление высоты подъёма.
Чтобы выбранный насос максимально соответствовал вашему запросу, обращайте внимание на технические характеристики конкретной модели.
Отдельно хотим обратить ваше внимание на интересную модель в линейке дренажных насосов JEMIX. Это дренажный бочковой насос JEMIX GP-TANK-350.
Если нужно перекачать воду из бочки или иного аналогичного резервуара, с этим насосом вы легко справитесь с этой задачей! Для удобства модель оснащена автоматическим поплавком. Благодаря ему происходит регулировка уровня включения и отключения насоса.

ФЕКАЛЬНЫЕ НАСОСЫ

Жизнь в частном доме за городом имеет много плюсов: чистый воздух, тишина, красивая природа вокруг. Спокойная жизнь вдали от цивилизации - то, к чему часто стремится городской человек. В то же время, так хочется жить в комфортных условиях. А вот за городом, к примеру, часто нет центральной канализации.
Как же справляться с канализационными отходами? Как защитить свое жилье от последствий обильных осадков и паводка?
Откачать эти “грязные воды” вам помогут фекальные насосы.
Можно сказать, что это дренажные насосы повышенной производительности, созданные для работы в более жестких условиях.
Фекальные насосы марки JEMIX могут работать с водой, содержащей фракции твердых тел размером до 35мм.
Большинство фекальных насосов JEMIX оснащены поплавковыми выключателями. Они помогают регулировать уровень включения и отключения насоса.

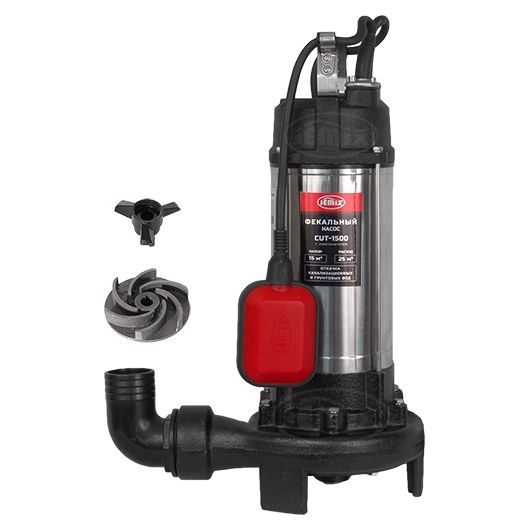

Серии CUT и SUPERCUT оснащены ножами-измельчителями, которые справляются с твердыми частицами и волокнами, содержащимися в воде, для последующей перекачки по трубам малого диаметра.

Все модели JEMIX имеют встроенную термозащиту, которая отключает насос при перегреве электродвигателя.
Корпуса фекальных насосов JEMIX выполнены из пластика, нержавеющей стали.
А вот модели FESTOK, CUT и SUPERCUT имеют чугунный корпус. Их работа может происходить в особо жестких условиях.

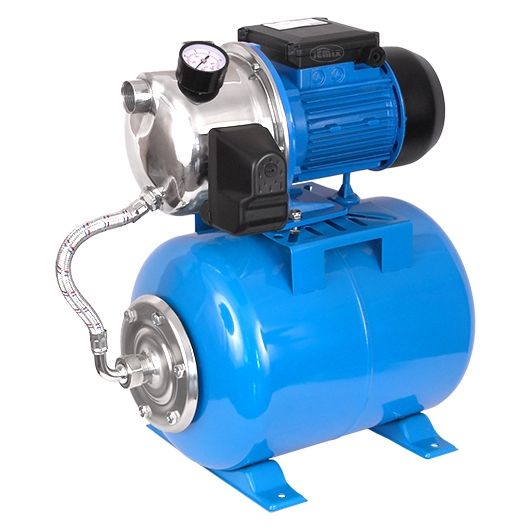

НАСОСНЫЕ СТАНЦИИ

Если в частном доме есть насос, который может поднять воду из скважины или колодца, перекачать ее и обеспечить полив участка, для чего нужны насосные станции?
Насосная станция - это автоматическая установка, которая не требует вашего постоянного контроля. Она сама регулирует нагрузки в системе водоснабжения, стабилизирует давление, исключая вероятность гидроударов. Обычный насос это отличное устройство, но справляется он только со своей непосредственной задачей - перекачкой воды. А за самим процессом следит пользователь.
Насосная станция это несколько устройств, собранных в общий комплекс, который осуществляет автономное водоснабжение помещения.

Устройства, входящие в комплекс насосной станции:

• Насос. Выкачивает воду из скважины или колодца
• Гидроаккумулятор. Бак для накопления запаса воды,
• Реле давления. Обеспечивает необходимый напор.
• Манометр. Контролирует рабочее давление.
• Система автоматики. Управляет работой станции.
• Электрокабель. Для подачи питания.
• Разъем. Для подключения к электросети.
• Клеммы. Для заземления.

Перед запуском установки к насосу подсоединяют один конец шланга. Второй конец опускают в колодец или скважину. Насосную станцию монтируют в систему водопровода и подключают к электросети. При запуске насоса из точки водозабора вода направляется в гидроаккумулятор. Эластичная мембрана, находящаяся внутри заполняется и растягивается, сжимая воздух в резервуаре. В момент, когда достигнут допустимый объем, насос отключается. Вы можете открыть кран и пользоваться водой из гидроаккумулятора. Подача воды происходит за счет давления воздуха внутри резервуара, мембрана начинает сжиматься в объеме.
Какое количество воды будет в вашем распоряжении, зависит от объема бака. Когда расход воды достигнет уровня, при котором давление воздуха в гидроаккумуляторе станет минимальным, насос снова включится и заполнит мембрану водой.
Для долгой, исправной работы автоматических насосных станций JEMIX содержание в перекачиваемой воде взвешенных частиц не должно превышать 100 грамм на м3. Размер механических фракций в воде должен быть не более 1мм.
Все модели насосных станций JEMIX имеют функцию встроенной термозащитой. Она автоматически выключает станцию при перегреве электродвигателя. Модели серии ATQB имеют специальные нержавеющие вставки, которые предотвращают подклинивания вала электродвигателя.

Важные преимущества насосных станций

Способность гидроаккумулятора накапливать существенный объем воды сокращает частоту включений насоса. А ведь каждое включение оказывает значительную нагрузку на оборудование и электросеть. Таким образом, возможность пользоваться водой из бака положительно сказывается на ресурсе оборудования и экономит электроэнергию.
Кроме того, если по каким-то причинам вы останетесь без электроэнергии, в вашем доме будет хоть какой-то запас воды, потому что она подается из бака за счет давления воздуха, не требуя непосредственно работы насоса.



СКВАЖИННЫЕ НАСОСЫ

Как быть, если скважина на вашем участке имеет малый диаметр и большую глубину? Поверхностный насос не рассчитан на подъем воды при таких условиях.
Справиться с данной ситуацией сможет погружной скважинный насос.
Этот агрегат опускается в скважину на определенную глубину, а вода доставляется на поверхность по жёсткому шлангу. Скважинный насос состоит из центробежного насоса, водной магистрали и электропровода. Эти устройства обеспечивают подъем воды с сильным напором, при минимальном содержании песчаных примесей.
Скважинные насосы работают ниже уровня воды. Эти агрегаты полностью погружаются в воду и не нуждаются в охлаждении. Температура поднимаемой из скважины воды близка к 0 С, что исключает перегрев агрегата.
Скважинные погружные насосы марки JEMIX производятся из высокопрочной стали. Это увеличивает срок эксплуатации до нескольких десятков лет. Скважинные насосы JEMIX имеют небольшой диаметр (от 3”(76 мм)), поэтому их устанавливают в колодцы, имеющие узкие отверстия. При этом потери объема воды остаются на минимальном уровне. Максимальный подъем воды скважинными насосами JEMIX могут превышать 120м. Этот показатель зависит от выбранной вами модели.

При выборе скважинного насоса необходимо учитывать
• глубину скважины;
• требуемый объем воды;
• необходимый для этого напор;

Для оптимальной работы скважинного насоса JEMIX максимальная фракция твёрдых тел в воде не должна превышать 2 мм, а концентрация песка должна составлять не более 100 гр на м³. Температура воды в скважине должна быть не более +30°С.



ВИБРАЦИОННЫЕ НАСОСЫ

Еще один вид насосов, который вы можете применить на своем приусадебном участке. Используется для перекачивания воды из различных резервуаров:
• водоемы;
• колодцы.

Сразу отметим, что вибрационные насосы марки JEMIX применяются в резервуарах диаметром более 100мм.

Основные элементы конструкции вибрационного насоса:
• силовой элемент;
• вибрирующая часть (состоит из якоря, в котором запрессован шток);
• камера для нагнетания воды;
• всасывающая камера;
• шайба, регулирующая производительность устройства;
• обратный клапан;
• каналы для отвода воды в систему;
• поршень из резины.

Вибрационные насосы Jemix разделяются на два типа:

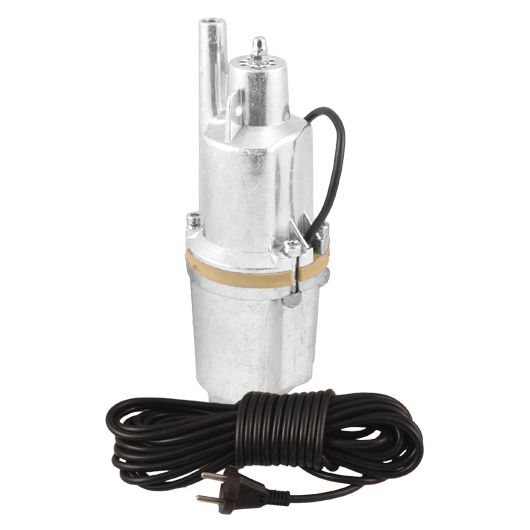

• для верхнего забора воды - Jemix XVM-60T;
• для нижнего забора воды – Jemix XVM-60B

Отличие в расположении клапана всасывания.
Перемещение воды в вибрационных насосах происходит вследствие возбуждения в ней колебательных процессов. Переменная сила тока посредством амортизатора преобразуется в механические колебания поршня и якоря. Перекачиваемая жидкость содержит растворенный и нерастворенный воздух, то есть имеет некоторую упругость, и при механическом воздействии пружинит. Вибрирующий поршень создает гидравлический удар, клапан вибрационного насоса закрывает входные отверстия, и вода выталкивается в напорный патрубок. Клапан обеспечивает впуск воды и препятствует ее выходу через всасывающие отверстия.
Для более эффективной откачки воды используют насосы с нижним забором воды. В тоже время, в колодцах эффективнее использовать вибрационные насосы с верхним забором воды. Они не захватят мусор и песок, поскольку их клапан будет находиться выше относительно дна.

Преимущества вибрационных насосов:
• простота монтажа и эксплуатации;
• приемлемая цена;
• надежность,
• простота в обслуживании;
• компактность, небольшой вес.

Важно! Во время работы вибрационные насосы не должны соприкасаться со стенками и дном колодца, скважин или водоёма.
Все вибрационные насосы марки Jemix имеют встроенную термозащиту, которая автоматически отключает насос при перегреве электродвигателя.

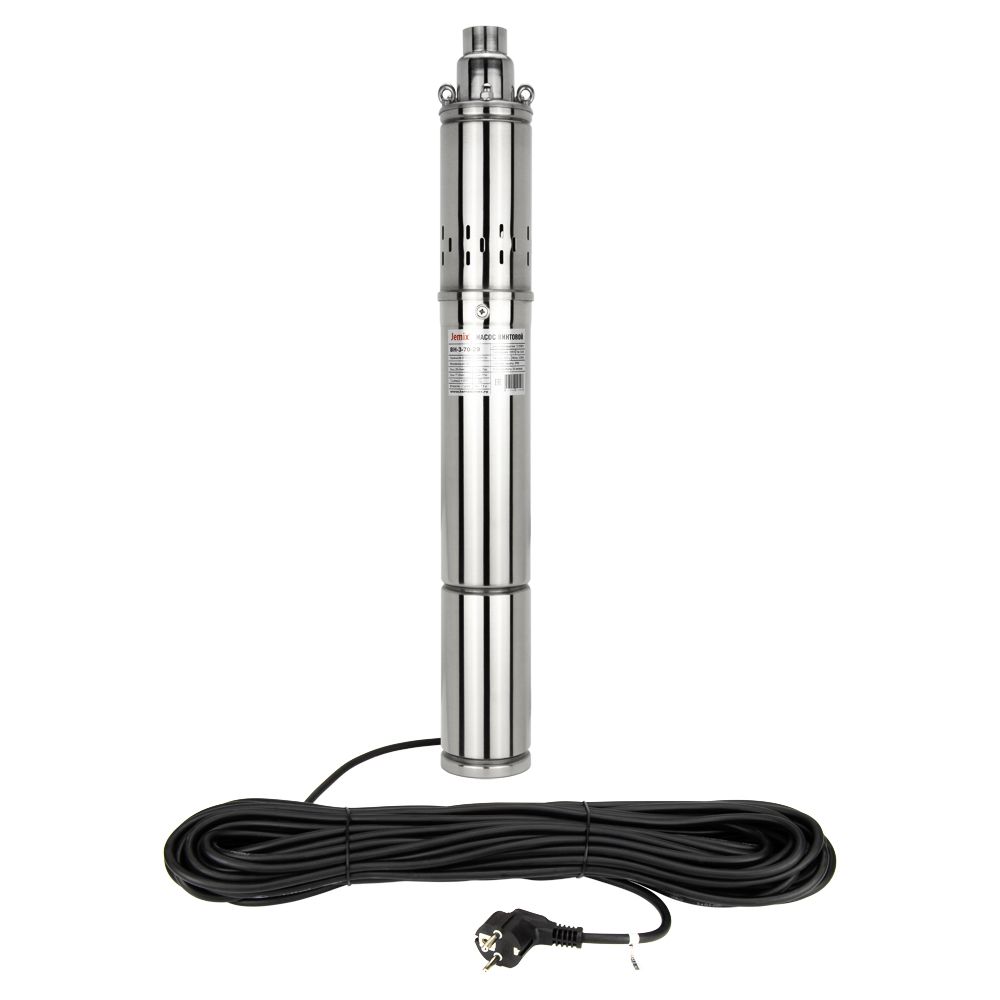

СКВАЖИННЫЕ ВИНТОВЫЕ НАСОСЫ

Начнем с того, что винтовые насосы - это большая группа агрегатов, эксплуатируемая в различных производственных сферах. Винтовые насосы можно встретить в пищевой промышленности, где они используются для транспортировки сметаны, творога, кефира, сливок, майонез и т.п. Также винтовые насосы используют для перекачивания вязких жидкостей. Это тяжелая нефть, флотский или топочный мазут и низкосернистое топливо.
Эксплуатационные требования современной промышленности растут, и разработчики насосов ищут новые пути усовершенствования агрегатов. Так, появились насосы с большим предельным давлением и расходом, с повышенной износоустойчивостью, коррозийной стойкостью, высоким КПД и небольшими потерями.
Винтовые насосы, которые вы можете использовать на своем приусадебном участке для перекачки воды, по сути, те же скважинные насосы, только с другим принципом действия. Он основан на перемещении жидкости вдоль винтовой оси внутри камеры. Ось образуется между поверхностью корпуса и винтовыми канавками при вхождении винтовых выступов в смежные канавки. Так внутри прибора создается замкнутое пространство, которое не позволяет жидкости перемещаться назад из прибора.
Винтовые скважинные насосы JEMIX могут перекачивать воду с высоким содержанием взвешенных осадков (до 100г/м³), в отличии от обычных скважинных насосов центробежного типа. Получается, что если вода в вашей скважине содержит песок и глину, стоит установить винтовой насос JEMIX.
Винтовые насосы Jemix оснащены защитой от перегрева, которая автоматически выключает насос в случае недостаточного охлаждения или при отсутствии воды. Подключить винтовые насосы можно с помощью реле давления. При такой схеме подключения насос будет включаться и выключаться автоматически.

Важно помнить, что винтовые насосы марки JEMIX должны работать полностью погруженными в воду, и при этом не соприкасаться со стенками скважины или дном водоёма. Соблюдение этих правил создаст необходимые условия для правильного теплоотвода и продлит срок службы вашего винтового насоса.

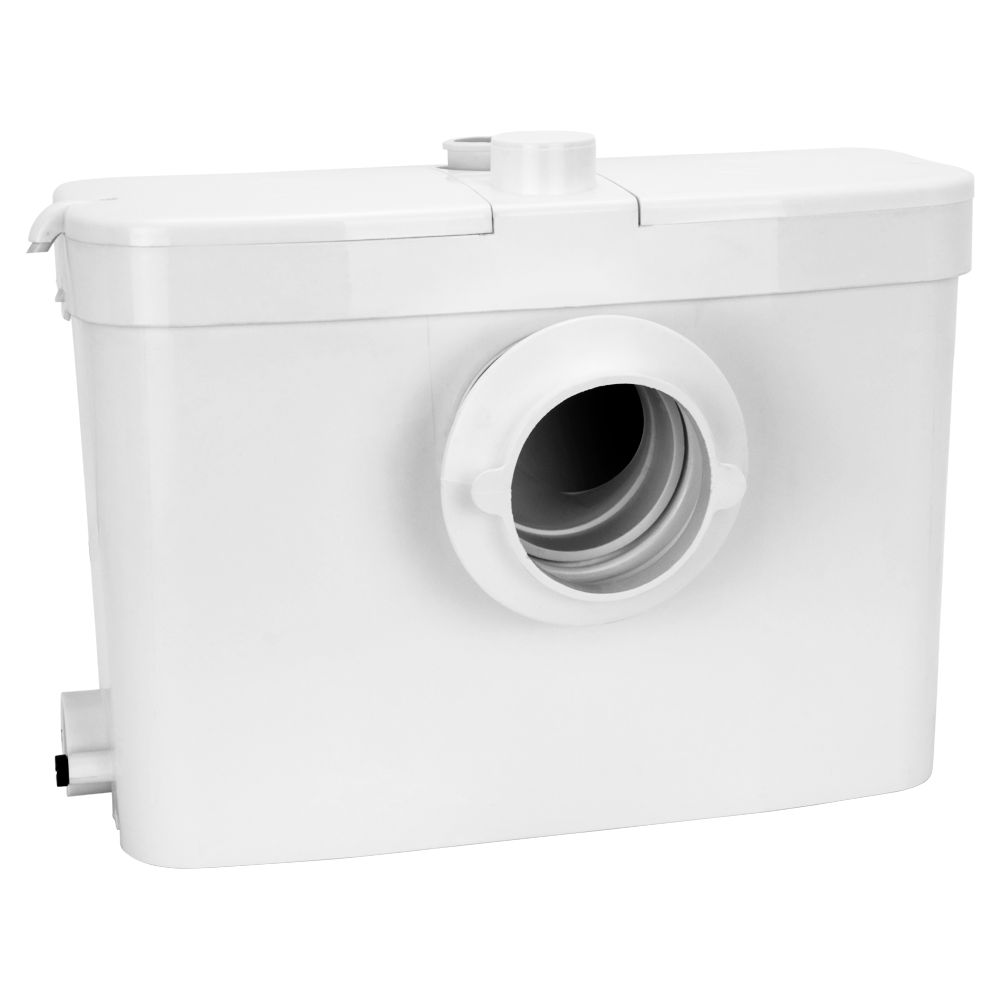

КАНАЛИЗАЦИОННЫЕ НАСОСНЫЕ УСТАНОВКИ



Эта группа насосного оборудования может обеспечить расположение и функционирование кухни или санузла в любом месте вашего помещения! В реальности канализационная установка применяется и для прихоти человека, и в случае безвыходной ситуации, когда нет условий для обычного подключения сантехнических приборов.
Канализационные насосные установки это боксы для сбора сточных вод, в которые помещены специальные автоматические насосы.

Агрегаты различных производителей, хотя и отличаются по конструкции, как правило, состоят из следующих элементов:
• накопительная емкость (бокс) из пластика для сбора сточных вод;
• погружной насос;
• фильтр, оборудованный режущим инструментом для измельчения твердых отходов;
• датчик уровня воды в накопительной емкости.

Сточные воды кухни, ванной или туалета скапливаются в емкости установки. Когда их уровень достигнет верхнего значения, срабатывает реле датчика и включается насос-измельчитель для унитаза. Он перекачивает сточные воды дальше в септик или коллектор центральной канализации

Когда стоит использовать канализационную установку в частном доме:
• если резервуар (септик, сливная яма) для накопления сточных вод находится выше, чем точка сброса;
• если резервуар для слива бытовых отходов расположен на значительном расстоянии от дома

Если говорить о канализационных установках марки JEMIX то, в зависимости от модели, они имеют возможность подключения:
• исключительно к туалетам и умывальникам холодного тока (где температура сливаемой воды от 2 до 50॰С);
• к стиральным машинам, ваннам, душевым кабинам. В частности модель туалетного насоса JEMIX STP-100 Люкс допускает подключение к стокам с температурой воды до 90॰С.
Модели туалетных насосов-измельчителей марки JEMIX обладают максимальной высотой подъёма стоков 5-9 м и производительностью от 80 - 200л/мин в минуту.
