Устройство водяного тёплого пола

 Источник: www.master-forum.ru - официальный сайт журналов «Инструменты», «GardenTools» и «Всё для стройки и ремонта» серии «Потребитель»

Водяной тёплый пол — признанная альтернатива радиаторному отоплению, получающая всё большее распространение. Причин растущей популярности этой технологии немало, и для жилых помещений, пожалуй, одна из ключевых — создание более комфортных условий, чем при радиаторном отоплении.

Чтобы понять, в чём преимущества тёплого пола, стоит рассмотреть принципы работы его и традиционных радиаторов.

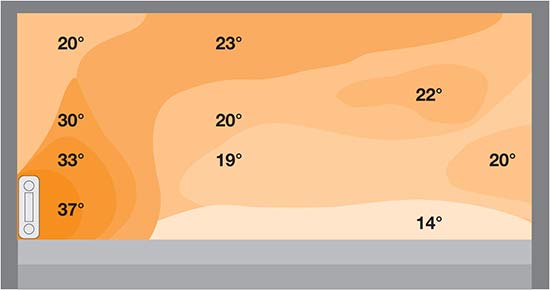

Радиаторы представляют собой компактные отопительные приборы, у которых тепловая мощность, необходимая для прогрева помещения, достигается за счёт высокой температуры поверхности. Несмотря на название «радиатор», у большинства таких приборов доля теплоотдачи, приходящаяся на излучение тепла, ниже, чем на нагрев воздуха. В результате их работы в помещении возникает эффект перепада температур между более тёплым воздухом, который, как известно, поднимается вверх, и более холодным — у поверхности пола. Поэтому, когда в помещении в среднем устанавливается комфортная температура для человека, всё равно нижний слой воздуха оказывается неприятно прохладным. Поверхность пола в таких условиях тоже остаётся холодной, по ней нельзя ходить босиком или сидеть, не испытывая дискомфорта, не говоря уже о риске простудиться. В помещениях с высокой влажностью (например, санузлах) на холодном полу также выпадает конденсат, который может привести к появлению плесени.

Водяной тёплый пол представляет собой систему из греющих труб, проложенных в толще пола (чаще всего — в стяжке) и отдающих ему тепло. Площадь тёплого пола велика, а температура поверхности лишь немногим выше, чем комфортная для человека температура воздуха, поэтому большая часть теплоотдачи приходится на тепловое излучение (ИК-­волны).

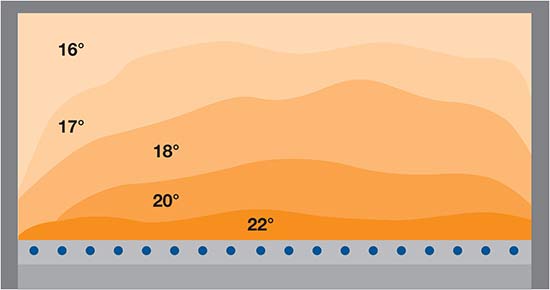

Кроме того, поскольку источник тепла находится внизу, то в первую очередь прогревается именно нижний слой воздуха. Следовательно, распределение тепла в помещении при использовании тёплых полов совершенно иное, чем при радиаторном отоплении, — оно более равномерное, без значительных перепадов температур. Поскольку сам пол при этом тёплый, на нем приятно и безопасно сидеть, ходить по нему, а влага, если и попадает на него, то быстро испаряется. Поэтому тёплые полы в первую очередь актуальны для отопления таких помещений, как детские (чтобы дети могли без риска для здоровья играть на полу), а также ванные комнаты и кухни.

Разница между температурой поверхности тёплого пола и воздуха в помещении невелика, поэтому возникает так называемый эффект саморегуляции: тёплый пол перестаёт излучать тепло, когда его температура становится ниже, чем у воздуха. Если, напротив, температура воздуха ниже, теплоотдача пола увеличивается. У радиаторов этот эффект не так выражен, поскольку их рабочая температура значительно выше, чем воздуха.

Функции тёплого пола

Тёплый пол в доме способен служить разным целям. Так, он может выполнять простую функцию подогрева поверхности пола до приятной температуры. Тепловая мощность его невелика, а задача сводится к тому, чтобы избавить жильцов от дискомфорта при хождении по полу и позволить без опасности для здоровья сидеть на нём. Подобные тёплые полы актуальны в детских комнатах (об этом мы уже говорили), в санузлах, в кухнях. При этом в отоплении помещений он существенной роли не играет — основную нагрузку принимают на себя другие отопительные приборы — радиаторы или конвекторы.

Тёплый пол также может выполнять и отопительные функции, то есть быть основным источником тепла в помещении. Как уже отмечалось, такой тип отопления позволяет создавать очень комфортные условия для человека и избежать неприятного перепада температуры воздуха от пола к потолку. Однако не всегда удаётся реализовать отопление одним лишь тёплым полом, потому что его мощность ограничена требованиями к температуре поверхности. Принято считать, что тёплый пол может отапливать помещения, если теплопотери в них не превышают 70 Вт на 1 м2 (современные технологии строительства и теплоизоляции позволяют достичь подобных условий). Если же теплопотери выше, придётся принять компромиссное решение — организовать комбинированное отопление с использованием и тёплого пола, и радиаторов. В такой системе тёплый пол будет обеспечивать нагрев до тех пор, пока его мощности хватает для достижения требуемой температуры воздуха, а когда её станет недостаточно, радиаторы послужат дополнительными источниками тепла.

Монтаж тёплого пола

Если посмотреть на тёплый пол в разрезе, можно увидеть, что он состоит из нескольких слоев (из­-за такого строения конструкцию тёплого пола часто называют «слоёным пирогом»). Чаще всего внизу «пирога» находится слой теплоизоляции, на него уложены трубы, над ними располагается слой стяжки, а поверх неё — напольное покрытие. Состав слоёв и их толщина варьируются в зависимости от условий, используемых материалов и ряда других факторов. Важную роль играет здесь способ монтажа тёплого пола — он во многом определяет и характеристики «пирога» (вид, толщину, вес), и финансовые, и временные затраты на его создание.

Различают два основных способа монтажа тёплого пола — «мокрый» («влажный») и «сухой».

«Мокрый» монтаж — наиболее распространённый, он основан на использовании стяжки для заливки греющих контуров труб (отсюда и его название). Начинают монтажные работы с подготовки поверхности чернового пола — она должна быть ровной, без выступов или выбоин, скосов. Если под перекрытиями есть возможные источники влаги (например, грунт), на пол наносят гидроизоляцию. Далее всю поверхность пола покрывают слоем теплоизоляции — чтобы направить излучаемое тепло в помещение, а не на нагрев перекрытий под ним. Обычно в этом качестве выступают гладкие складные или рулонные теплоизолирующие маты либо рельефные маты с бобышками. В ряде случаев может потребоваться гидроизоляция и верхней части матов (если есть риск проникновения влаги сверху). Часто маты уже изначально снабжены заводской гидроизоляцией и дополнительных работ по защите от влаги не требуют. Толщина слоя теплоизоляции зависит от того, что находится под перекрытиями: если внизу жилые помещения, её делают тоньше, чем для перекрытий над грунтом или неотапливаемыми объектами.

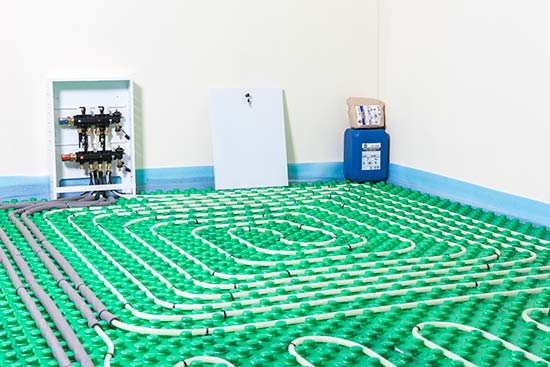

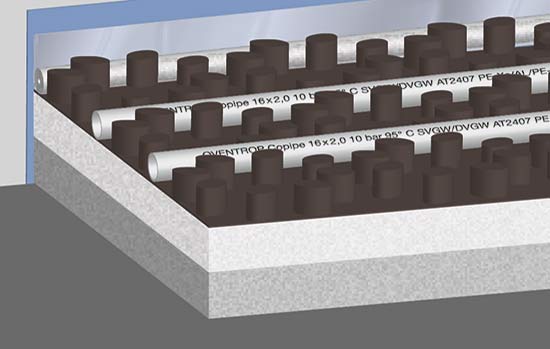

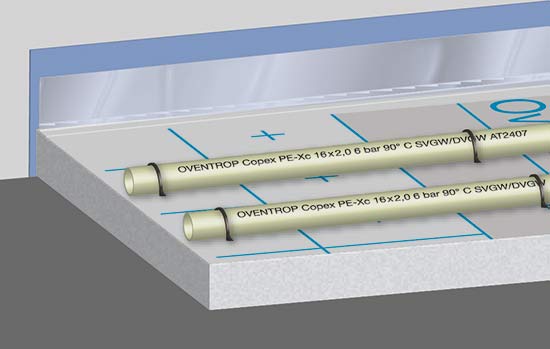

Поверх теплоизоляции раскладывают контуры труб. При этом трубы обязательно должны быть закреплены, для чего разработаны разные способы фиксации. Один из самых простых — сетка, к которой трубы прикрепляют с помощью хомутов. Способ дешёвый, но трудоёмкий — каждое соединение сетки и трубы приходится выполнять вручную. Быстрее крепить трубы, используя якорные скобы — U‑образные приспособления с направленными назад зазубринами на концах. При монтаже скобы погружаются в теплоизолирующие маты и за счёт зазубрин фиксируются в них. Другой способ точечной фиксации труб — винтовые клипсы, вкручиваемые в маты. Есть также приспособления для монтажа, позволяющие фиксировать сразу несколько труб. Монтажные шины (траки) представляют собой длинные полоски с рядами клипс, их раскладывают на матах и затем укладывают на них трубы. Часто такие шины снабжают клейкой лентой, что делает монтаж ещё удобнее — шины просто приклеивают на маты, при этом не повреждая их поверхность (если там, например, есть гидроизоляция). Траки широко применяются при укладке не только тёплого пола, но и греющих стен. К наиболее удобным и быстрым (но и дорогим при этом) способам относятся маты с бобышками. Они объединяют в себе функции теплоизоляции и крепежа. Трубу укладывают между выступами­ бобышками, причём сделать это реально даже не нагибаясь — достаточно надавить на неё ногой и протолкнуть вниз. По уложенным в таких матах контурам можно без опаски ходить в процессе монтажных работ, так как бобышки не дадут повредить трубы. Ещё одна технология быстрой укладки труб основана на использовании трубы с нанесённой на неё лентой-­липучкой и её фиксации на матах с тканевой основой.

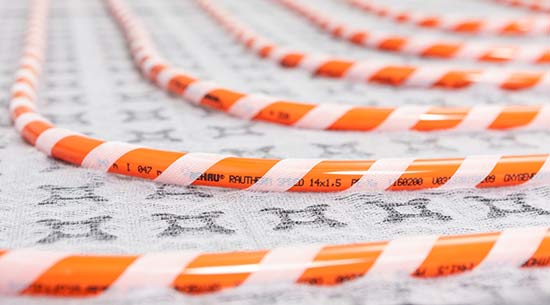

Саму трубу тоже укладывают по особым правилам. Контур выполняют из цельной трубы без каких­-либо соединений. Поэтому для тёплых полов используют пластичные ненарезанные трубы (в бухтах), обычно это трубы из полибутена, полиэтилена (сшитого — PEX либо переплетённого — PE­RT), металлополимерные (из PEX или PE­RT с прослойкой алюминия), реже — медные. Длина трубы в одном контуре ограничена и зависит от диаметра — чем он меньше, тем сложнее насосу прокачать жидкость через трубу и тем короче должен быть контур. Например, для контура, выполненного из 20‑миллиметровой трубы, рекомендуемая длина — примерно 125 м, из 18‑миллиметровой — до 120 м, из 16‑миллиметровой — до 100 м.

Теплоноситель, протекая по трубе, отдаёт тепло, поэтому к концу контура он заметно остывает. Это нужно учитывать при монтаже труб — их надо расположить таким образом, чтобы обеспечить равномерный нагрев пола. Так, если уложить контур змейкой (меандром), то участок пола над первыми витками будет теплее, чем над последними. Подобный способ укладки нельзя назвать оптимальным для тёплого пола, но в ряде случаев применяют именно его — например, при «сухом» монтаже системы тёплого пола без стяжки, а также при организации тёплых стен. Для пола же можно использовать схему с двойной змейкой, при которой тёплый и остывший участки трубы уложены параллельно. Наиболее популярна для «мокрого» монтажа схема укладки спиралью (улиткой): тёплую и остывшую части трубы закручивают вокруг центра.

При монтаже тёплого пола имеет значение не только схема, но и шаг укладки — расстояние между трубами. Чем ближе друг к другу располагаются трубы, тем выше теплоотдача этого участка пола, и наоборот. Минимально допустимый шаг укладки греющих контуров составляет около 100 мм, он позволяет достичь наибольшей мощности тёплого пола — это может потребоваться, например, если тёплый пол выполняет отопительную функцию в помещении. Если высокая мощность не требуется, шаг укладки увеличивают, но не более чем 250 мм — иначе стяжка между трубами не прогреется как следует и тёплые участки вокруг труб будут перемежаться более холодными промежутками.

Система тёплых полов позволяет также создавать зоны с повышенной теплоотдачей, укладывая в этих местах трубы с меньшим шагом, чем в остальной части помещения. Обычно таким способом наращивают мощность тёплого пола перед источниками теплопотерь — окнами, балконными дверями и т. д. И в любом случае первый, самый горячий виток принято располагать по периметру вдоль стен.

Когда все работы по укладке изоляции и труб завершены, пол заливают песчано-­цементной смесью для стяжки. Высота стяжки над трубами зависит от состава смеси. Для обычной смеси без добавок минимально допустимая толщина слоя стяжки — 50 мм, если же в смесь добавлены пластификатор и фибра, стяжку можно сделать и тоньше — от 30 мм. Перед финишной отделкой пола напольным покрытием стяжка должна полностью просохнуть в течение как минимум 28 дней.

«Сухой» монтаж. Традиционный «мокрый» способ монтажа водяного тёплого пола, несмотря на распространённость, имеет ряд недостатков, которые в ряде случаев ограничивают его применение. В первую очередь это значительный вес всего «слоёного пирога» пола из-­за использования песчано-­цементной стяжки. Не все перекрытия рассчитаны на такую нагрузку — в том числе деревянные. К недостаткам отнесём и высоту «пирога» при «мокром» монтаже — особенно эта проблема актуальна, если в помещении и без того низкие потолки. Наконец, долгий процесс монтажа, обусловленный сроком высыхания стяжки, тоже не всегда уместен.

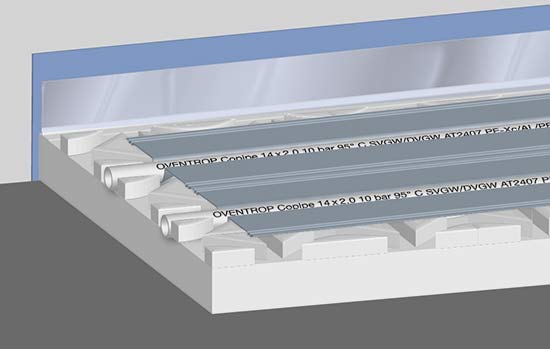

Альтернативой служит «сухой» способ монтажа. Установка тёплого пола с его помощью обойдётся дороже, но и ряда вышеупомянутых проблем удастся избежать. Технология «сухого» монтажа предполагает использование особых плит с бороздками для труб. Часто плиты поставляются с уже нанесёнными бороздками, если же их нет, то бороздки выполняют уже на месте, используя для этого специальный инструмент — термонож. Обычно в бороздки под трубы также укладывают металлические пластины, которые отводят тепло и равномерно распределяют его по нагреваемой поверхности пола. В некоторых случаях материал плит позволяет распределять тепло без применения пластин.

«Слоеный пирог» тёплого пола при «сухом» монтаже значительно легче и тоньше, чем при «мокром», поскольку не включает стяжку, а его создание занимает меньше времени. Этот способ разрешает без опаски установить тёплый пол в доме с деревянными перекрытиями, а также отделывать пол прямо поверх труб, уложенных в бороздки.

Тёплый пол и напольные покрытия

Об отделке пола в помещении, где планируется использование тёплых полов, следует подумать заранее. Некоторые виды покрытий имеют ограничения на применение их с тёплыми полами, другие, напротив, прекрасно подходят для поверхностного отопления. Так, покрытия из тактильно­холодных материалов (керамической плитки и керамогранита, камня, мозаики) отличаются высокой теплопроводностью и оптимально сочетаются с тёплыми полами. Им не грозит перегрев — эти материалы устойчивы к воздействию высоких температур. Для тёплого пола, выполняющего отопительную функцию, именно эти виды отделки подходят наилучшим образом. Покрытия на основе дерева и его производных (паркет, паркетная доска, ламинат) требуют более внимательного отношения. Во‑первых, эти материалы чувствительны к перегреву и могут рассыхаться при несоблюдении температурного режима и недостатке влажности в помещении. Во‑вторых, их теплопроводность ниже, чем у плитки или камня, поэтому использовать с тёплыми полами можно только покрытия толщиной до 10 мм. Более толстый слой дерева попросту превратится в теплоизоляцию поверх тёплого пола, сводя на нет его работу. Схожие ограничения есть и для использования ковролина и линолеума — они также отличаются теплоизолирующими свойствами, а в их состав могут входить химические вещества, которые испаряются при нагреве.

В любом случае при подборе покрытия необходимо следовать рекомендациям производителя и соблюдать условия эксплуатации.

Распределение теплоносителя

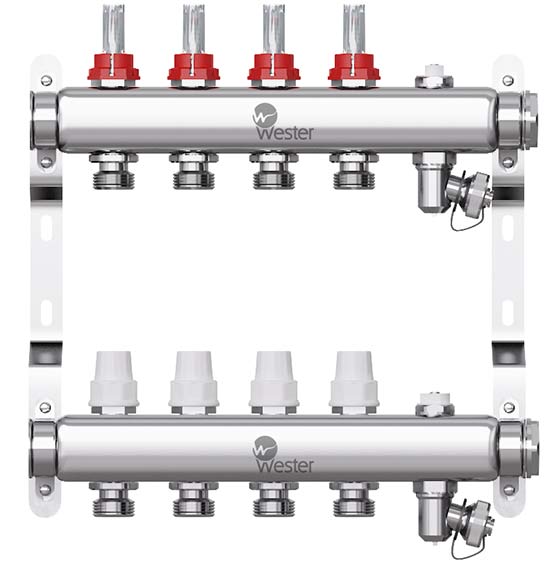

Поскольку длина трубы в одном контуре ограничена, для системы тёплых полов может понадобиться несколько греющих контуров. Чтобы организовать снабжение всех контуров в системе теплоносителем, трубы подключают к распределительным гребёнкам (коллекторам). Производители обычно предлагают линейки гребёнок с различным числом отводов, ведь количество контуров в системах тёплых полов может различаться.

Гребёнки используют парами — подающая (распределяет нагретый теплоноситель) и обратная (собирает из контуров остывшую воду). При этом коллектор может представлять собой цельное изделие или состоять из отдельных блоков. Материалом обычно служит нержавеющая сталь, латунь, термостойкий пластик.

Распределение — не единственная функция гребёнок. Для правильной работы тёплого пола необходимо, чтобы все его контуры грели равномерно. Но длина труб в контурах может быть неодинаковой, соответственно, различаться будет и их мощность. Устраняют эту проблему путём регулирования расхода теплоносителя через контуры, для чего на отводах коллектора (обычно подающего) устанавливают вентильные вставки или регуляторы расхода (ротаметры). Пропускную способность вентильных вставок выставляют, поворачивая вентиль на определённое количество оборотов, соответствующее рассчитанному расходу. С ротаметрами работать проще. Регуляторы поплавкового типа снабжены прозрачными колбами с нанесённой шкалой расхода теплоносителя, при настройке ротаметра по столбику воды в колбе можно визуально контролировать, какой выставлен расход через этот отвод гребёнки. Но для таких ротаметров нужно предварительно рассчитать параметры расхода через контуры тёплого пола в системе. Существуют также регуляторы расхода с непрозрачными корпусами с насечками от 1 до 10, для их настройки достаточно изменить длины уложенных петель труб в системе тёплого пола, а затем, приняв самую длинную за 10, выставить на регуляторах расходы для этих петель пропорционально полученным значениям.

Если подающий коллектор обычно служит для выравнивания теплоотдачи контуров тёплого пола, то обратный — для регулирования температуры воздуха или поверхности пола в отдельных помещениях. На отводах этой гребенки располагают клапаны, на которые можно установить механические термостаты или электрические сервоприводы.

Также на гребёнках обычно располагают воздухоотводчики, сливные краны (их используют для заполнения и опорожнения системы тёплых полов), нередко на коллекторах устанавливают и термометры — для визуального контроля температуры.

Часто производители продают гребёнки не по отдельности, а комплектами из двух коллекторов, установленных на креплениях. Некоторые компании идут дальше и предлагают готовые коллекторные узлы в монтажных шкафах с уже установленными гребёнками и даже насосно­смесительным оборудованием, к которым остаётся только подключить систему отопления и греющие контуры. Причём такой узел может быть как предназначенным только для тёплого пола, так и комбинированным — с отводами для контуров радиаторного отопления, расположенными до смесительного клапана.

Подготовка теплоносителя

Температура поверхности водяного тёплого пола в жилых помещениях должна соответствовать установленным нормам. Для полов с простой функцией подогрева напольного покрытия обычно достаточно 24–26 оС, для тёплого пола, служащего основным источником тепла в помещении, может потребоваться большая мощность и, как следствие, допустима температура повыше — но не более 29 оС. Для нагрева пола до этих значений нужен теплоноситель определённой температуры подачи — в первом случае порядка 40 оС, во втором — около 50 оС, но в любом случае он не должен быть выше 55 оС. Превышение температурных норм грозит перегревом пола, а также созданием некомфортных условий для человека.

Однако температура теплоносителя в системе отопления обычно намного выше, чем допустимо для тёплого пола, поэтому воду перед поступлением в греющие контуры пола нужно подготовить — понизить её температуру. Для этого используют смесительные клапаны, в которых к горячему теплоносителю подмешивается остывший, поступающий из обратного коллектора тёплого пола. Часто такой клапан входит в состав насосно­смесительного узла — готового комплексного решения, обеспечивающего сразу и подготовку теплоносителя, и его циркуляцию в контурах пола. В зависимости от функций и местоположения узла в системе отопления различают насосные группы и насосно­смесительные блоки.

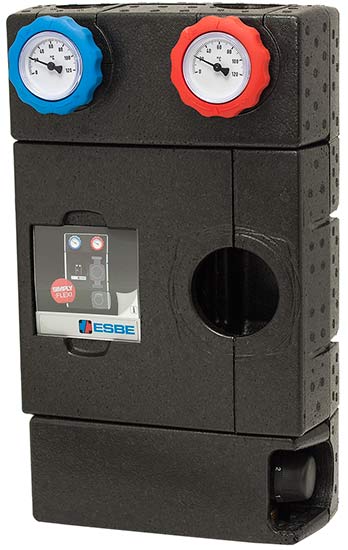

Насосно­смесительная группа (группа быстрого монтажа, или гидромодуль) представляет собой решение для централизованной подготовки теплоносителя. Как правило, её устанавливают в котельной на распределительный коллектор системы отопления. Группа, помимо насоса и смесительного клапана, оснащена запорными кранами и термометрами. Смесительным клапаном управляет либо механический термостат (обычно с погружным датчиком температуры, соединенным с термостатом капиллярной трубкой), либо сервопривод. В первом случае группа служит для поддержания температуры подачи, во втором — позволяет изменять температуру теплоносителя в процессе работы (например, при использовании погодозависимого контроллера). Также группа может комплектоваться температурным реле с накладным датчиком для защиты тёплого пола от перегрева — при превышении заданной температуры оно сработает и отключит насос.

Насосно­-смесительный блок, в отличие от группы, монтируют непосредственно перед распределительными гребёнками тёплого пола в монтажном шкафу и подключают к контуру радиаторного отопления. Это решение позволяет создавать системы тёплых полов с разными параметрами температуры подачи (в этом случае каждая система оснащается отдельным насосно­-смесительным блоком и гребёнками), а также заменит насосную группу в ситуациях, когда подавать подготовленный теплоноситель из котельной невыгодно (например, если котельная расположена далеко от распределительного узла тёплого пола). В остальном насосно­смесительный блок по функциям схож с группой — он оснащён насосом, смесительным клапаном с механическим термостатом или электрическим приводом, может иметь в составе температурное реле для отключения насоса и т. д.

Управление тёплым полом

Принцип управления тёплым полом напрямую зависит от того, какие функции тот выполняет. Для тёплого пола, служащего лишь для подогрева поверхности напольного покрытия, основным параметром регулирования становится температура пола. Поддерживать её можно по­разному. Первый способ управления — с помощью термостата и датчика температуры пола. Датчик закладывают в толщу пола внутри трубки ещё на стадии укладки труб. Чтобы показания датчика не искажались, его размещают между трубами на одинаковом расстоянии от них. От датчика проводят кабель к термостату. Если температура пола превышает заданную, термостат даёт команду на закрытие сервоприводов на отводах гребёнки, и наоборот. Этот способ позволяет более точно регулировать температуру и при желании легко её менять, но для него понадобится установка датчика с термостатом, а также исполнительных устройств на гребёнке тёплого пола. Более простой в реализации способ — регулирование по температуре обратного потока, которое выполняют с помощью термостата на обратной линии. При данном способе есть вероятность погрешности в расчётах, из­за чего фактическая температура может незначительно отклоняться от желаемой, зато он не требует дополнительных вложений в установку дополнительного оборудования (датчика, термостата и приводов).

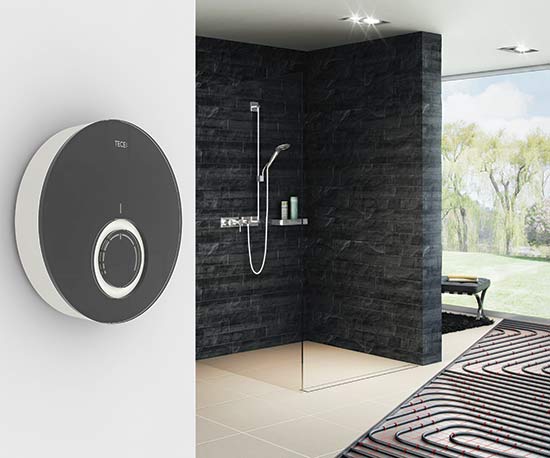

Тёплый пол, служащий основным источником тепла, требует иного подхода к управлению. В этом случае от его работы зависит, будет ли комфортным для жильцов климат во всем помещении, а не только поверхность пола, поэтому критерием для изменения теплоотдачи становится температура воздуха. В системе управления таким полом используют контроллер (термостат) со встроенным датчиком температуры воздуха. Термостат монтируют в помещении (обычно на стене), следуя определённым правилам — он не должен находиться в зоне воздействия солнечных лучей, выделяющих тепло приборов и других источников тепла, которые могли бы исказить получаемые датчиком данные. В свою очередь, в шкафу с гребёнками располагают коммутационную (клеммную) коробку, к ней подключают сервоприводы, управляющие клапанами на отводах коллекторов. Комнатный термостат передаёт через неё команды открыть или закрыть клапаны и, таким образом, поддерживает заданную температуру воздуха в помещении. При этом одна коммутационная коробка способна принимать сигналы сразу от нескольких термостатов, расположенных в разных помещениях, и, следуя их командам, управлять несколькими группами сервоприводов. Количество подключаемых к коробке термостатов и сервоприводов ограничено, но их число легко увеличить с помощью специальных модулей расширения. Также для коммутационных коробок существуют и другие функциональные модули расширения (например, модули управления насосами, модули с таймерами и т. д.).

Связь между коммутационной коробкой и термостатом может быть проводной и беспроводной. Проводные контроллеры дешевле, но требуют укладки кабелей до монтажного шкафа с гребёнками. Беспроводная автоматика для тёплых полов обойдётся дороже проводной, но значительно упростит монтаж — не придётся прокладывать кабель. Такие контроллеры особенно подходят для помещений, в которых стены уже отделаны и штрабы для проводов могли бы их повредить. Кроме того, для беспроводной автоматики проще найти удачное место установки контроллера, отвечающее всем условиям, так как его можно разместить там, где проводной термостат просто нельзя было бы смонтировать из-­за невозможности провести туда провод.

Обычно производители компонентов для тёплых полов предлагают несколько вариантов исполнения контроллеров, чтобы у пользователей была возможность выбрать модель, подходящую по функциям и цене. В линейке могут присутствовать и простые бюджетные термостаты, поддерживающие постоянную температуру воздуха, и контроллеры с интегрированным таймером — они изменяют при необходимости режим нагрева в течение дня. Более функциональные и дорогие цифровые контроллеры позволяют создавать целые программы управления климатом в помещении с разной температурой в разные периоды времени, причём не на один день, а, например, на каждый день недели. Они также могут поддерживать переключение на особые режимы работы, отличающиеся от основной программы (например, понижать температуру при длительном отсутствии людей и т. д.). В последние годы все больше появляется автоматики для систем отопления и тёплого пола в частности, которая разрешает управлять климатом дистанционно с планшета, смартфона или компьютера — через сеть Internet.

Существует также автоматика для систем тёплого пола, поддерживающая погодозависимое управление. Такой контроллер подключают к приводу трёхходового клапана смесительного узла, готовящего тёплоноситель для контуров тёплого пола, а также к накладному датчику для определения температуры подачи и к датчику уличной температуры. Контроллер получает данные о температуре воздуха за пределами дома и в соответствии с ними повышает (в холодную погоду) или понижает (при потеплении) температуру подачи в контуре тёплого пола. Поскольку влияние уличной температуры на климат внутри дома зависит от теплопотерь, которые для домов с разной степенью тепло­ изоляции могут различаться, контроллер поддерживает несколько вариантов кривых поддержания климата. Пользователи в процессе эксплуатации системы (как правило, опытным путем, корректируя настройки в течение года) смогут подобрать ту из них, что наилучшим образом подходит для их дома. Для реализации погодозависимого управления обычно достаточно датчика температуры подачи, но многие контроллеры допускают подключение к ним датчиков температуры воздуха. В этом случае у автоматики появится возможность автоматически менять температуру подачи в соответствии не с кривой, а с реальным климатом в доме и с заданной пользователями температурой. Поскольку контроллер поддерживает подключение одного такого датчика, датчик принято устанавливать в помещении, где температура воздуха будет ожидаемо ниже, чем в других. Тогда температура подачи станет достаточной для отопления всех помещений в системе тёплых полов.

Одноконтурный тёплый пол

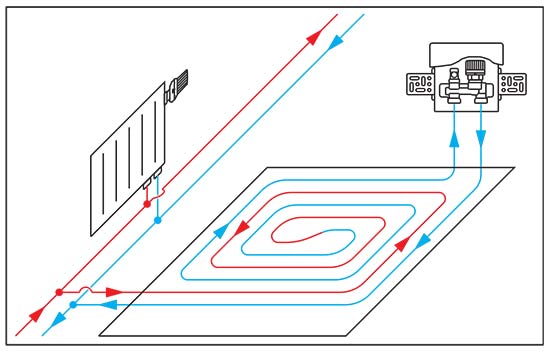

Гребёнки широко используют для подключения многоконтурных систем тёплых полов, но их применение оправдано не всегда. В небольших помещениях, площадь которых позволяет обойтись одним греющим контуром, реально организовать подключение тёплого пола и без громоздких коллекторов в монтажном шкафу. Для таких случаев существуют специальные компактные регулировочные короба с термостатическими клапанами и термоголовками. Такой короб подключают прямо к радиаторному контуру отопления без предварительной подготовки теплоносителя с понижением его температуры, отдельный насос тоже не потребуется. Короб занимает мало места, к тому же его допускается установить прямо в стене (есть модели с корпусами для скрытого монтажа). Размещают его обычно в конце греющего контура.

Управление мощностью тёплого пола, подключённого с помощью короба, реализуется по­разному. Если в приоритете температура поверхности пола, используют короб с регулировкой расхода по температуре обратного потока (необходимое значение рассчитывают заранее, учитывая температуру теплоносителя радиаторного контура и теплоотдачу тёплого пола). Для тёплых полов с отопительной функцией применяют короба с регулировкой по температуре воздуха. Комбинированные модели с двумя клапанами позволяют регулировать расход теплоносителя через тёплый пол и по температуре воздуха, и по обратному потоку. Например, такой короб позволит поддерживать комфортную температуру воздуха, но, если возникнет риск перегрева пола, он уменьшит мощность нагрева.

Самые простые короба снабжены обычными термоголовками, смонтированными прямо на терморегулирующих клапанах. Также есть модели и с выносными термоголовками, соединёнными с клапанами при помощи капиллярных трубок. Существуют и короба с сервоприводами на клапанах, которыми управляет настенный контроллер.

Тёплые стены и потолки

Тёплый пол — безусловно, самый распространённый и популярный вид поверхностного отопления, но не единственный. Используя ту же технологию, можно создать греющие стены и даже потолок. Здесь также применяют и «мокрый» монтаж (чаще всего в этом случае трубы крепят на траках), и «сухой» (с укладкой труб в матах с бороздками и металлическими пластинами для распределения тепла). Если стена выходит на улицу, её предварительно теплоизолируют, для стен между отапливаемыми помещениями теплоизоляция не обязательна.

Некоторые производители систем поверхностного отопления предлагают уже готовые панели для создания тёплых стен и потолков. Они представляют собой гипсоволоконные плиты, внутри которых проложены меандры из тонких труб. Такие плиты легко монтировать — их крепят саморезами к опорным конструкциям. Поверхность плит ровная, нужно лишь заделать стыки между плитами — и стена готова к отделке.

Источник прохлады

Системы тёплых полов, стен и потолков можно использовать не только для нагрева воздуха, но и для его охлаждения. Для этого достаточно вместо горячего теплоносителя пустить по трубам холодную воду, а также организовать соответствующее управление. В результате одна и та же система труб позволит поддерживать комфортный климат не только в холодную погоду, когда требуется отопление, но и в летнюю жару. Нужно также отметить, что у такого типа охлаждения есть преимущество перед кондиционерами — холодные полы, стены и потолки работают бесшумно и совершенно незаметны в интерьере. С другой стороны, их холодопроизводительность имеет ограничения — температура поверхности не должна опускаться ниже «точки росы», иначе на них начнет выпадать конденсат, что в жилом помещении недопустимо. Кроме того, при использовании холодных полов и стен важно поддерживать такую температуру их поверхностей, которая будет комфортна и безопасна для здоровья человека. По европейским нормам допустимая температура холодного пола и стен до 1,2 м от уровня пола — от 19 оС.
