Труба гофрированная нержавеющая для газа HydroSta

Сопутствующие документы
Труба FLEXY отож. Ду 15 мм. (with Poly&Heat) в оболочке ЖЕЛТ. Hydro
(ТR-15А)
м.п.
249 р.
Cоединение FLEXY 15 мм. х 1/2" РН ДЛЯ ГАЗА HydroSta
(SM15-1/2ДГ)
шт
220 р.
Cоединение FLEXY 20 мм. х 3/4" РН ДЛЯ ГАЗА HydroSta
(SM20-3/4ДГ)
шт
323 р.
Cоединение FLEXY 15 мм. х 1/2" РВ ДЛЯ ГАЗА HydroSta
(SF15-1/2ДГ)
шт
212 р.
Cоединение FLEXY 20 мм. х 3/4" РВ ДЛЯ ГАЗА HydroSta
(SF20-3/4ДГ)
шт
307 р.

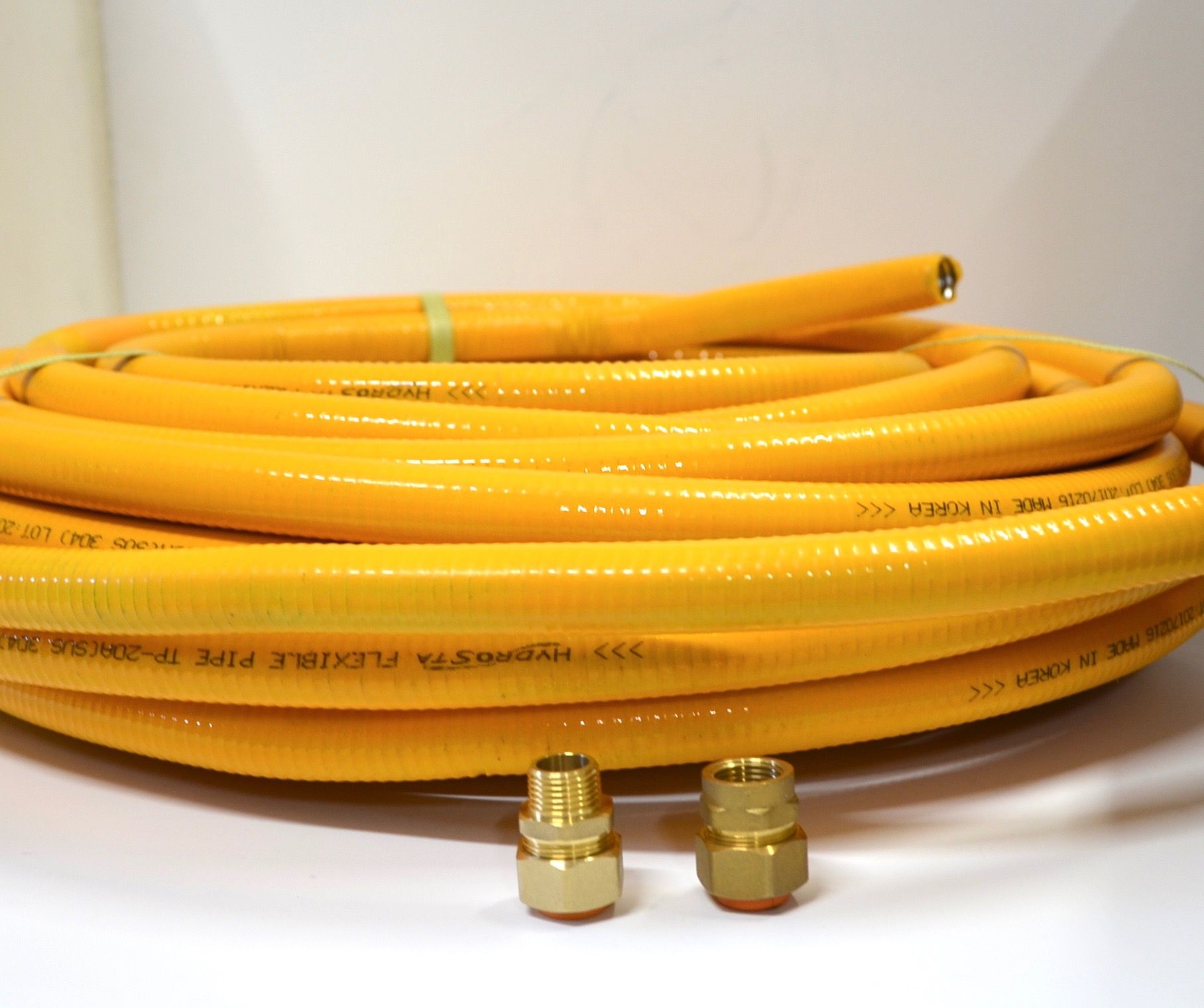

Гофрированная труба из нержавеющей стали кольцевого типа, отожженная (гибкая) с полиэтиленовым покрытием

Материал: сталь марки SUS304

Диаметр: 15-25 мм.

Количество в упаковке: 50 м.

Применение:

- гибкая подводка для воды

- трубы для воды

- трубы для отопления

- трубы для теплого водяного пола

- металлический кабель-канал

- трубы для газа

- гибкая подводка для газа

Нержавеющая труба гофрированная с полимерным покрытием широко применяется как газовая подводка в системах внутреннего газараспределения, как гофрированный нержавеющий трубопровод для холодной воды, как трубы для теплого водяного пола. Фитинги для гофрированных нержавеющих труб обеспечивают надежное соединение элементов трубопроводов и гарантируют экономию до 80 % трудозатрат на общий монтаж трубопроводов.

Гибкие подводки для газа - это идеальный способ решить локальные задачи по газоснабжению квартиры или частного домовладения: подключение газовой плиты, газовой колонки или бытового газового котла к центральной системе газоснабжения.

Гибкие подводки для газа - технические параметры:

Технические параметры гибких подводок для газа

Показатель

Материал

SUS 304, ЛС59

Диаметр, мм

15

Рабочее давление, Атм.

15

Срок службы, лет

не менее 30

Электростойкость диэлектрической прокладки

до 1500V

Длина газовых подводок, мм

500, 700, 900, 1000

1. Гибкие подводки для газа (промышленное производство) :

гибкая подводка для газа

Гибкая подводка для газа состоит из отрезка гибкой гофрированной трубы в полиэтиленовой оплетке желтого цвета и оборудована с одной стороны латунным фитингом с внутренней резьбой диаметром 15 мм, с другой стороны латунным фитингом с наружной резьбой.

трубы для газа

гибкая подводка + для газа

Латунные фитинги установленные на гибкой подводке для газа имеют разборную конструкцию и состоят:

- из накидной гайки ( которая закреплена на гибкой гофрированной трубе путем развальцовки конца трубы под диаметр 1/2 дюйма.

- из диэлектрической прокладки ( которая устанавливается на гофрированной трубе после накидной кайки)

- из резиновой прокладки, обеспечивающей абсолютную герметичность соединения гибкая газовая подводка-магистральный газопровод/газопотребляющий объект в результате надежного обжима в точках сопрокосновения развальцованной части трубы и резиновой прокладки, установленной в корпусе фитинга.

газовая подводка

гофрированная труба для газа

Гибкая газовая подводка идеально подходит для подключения газопотребляющих и газоизмерительных (газовые счетчики) приборов к газовым магистральным трубопроводам в стесненных условиях.



2. Гибкие подводки для газа (собственное производство)

Технические параметры гибких подводок для газа

Показатель

Материал

SUS304, ЛС59

Диаметр, мм

15 , 20

Рабочее давление, Атм.

15

Срок службы, лет

не менее 30

Электростойкость диэлектрической прокладки

до 1500 V

Длина газовых подводок, мм

до 50000



трубы для газа

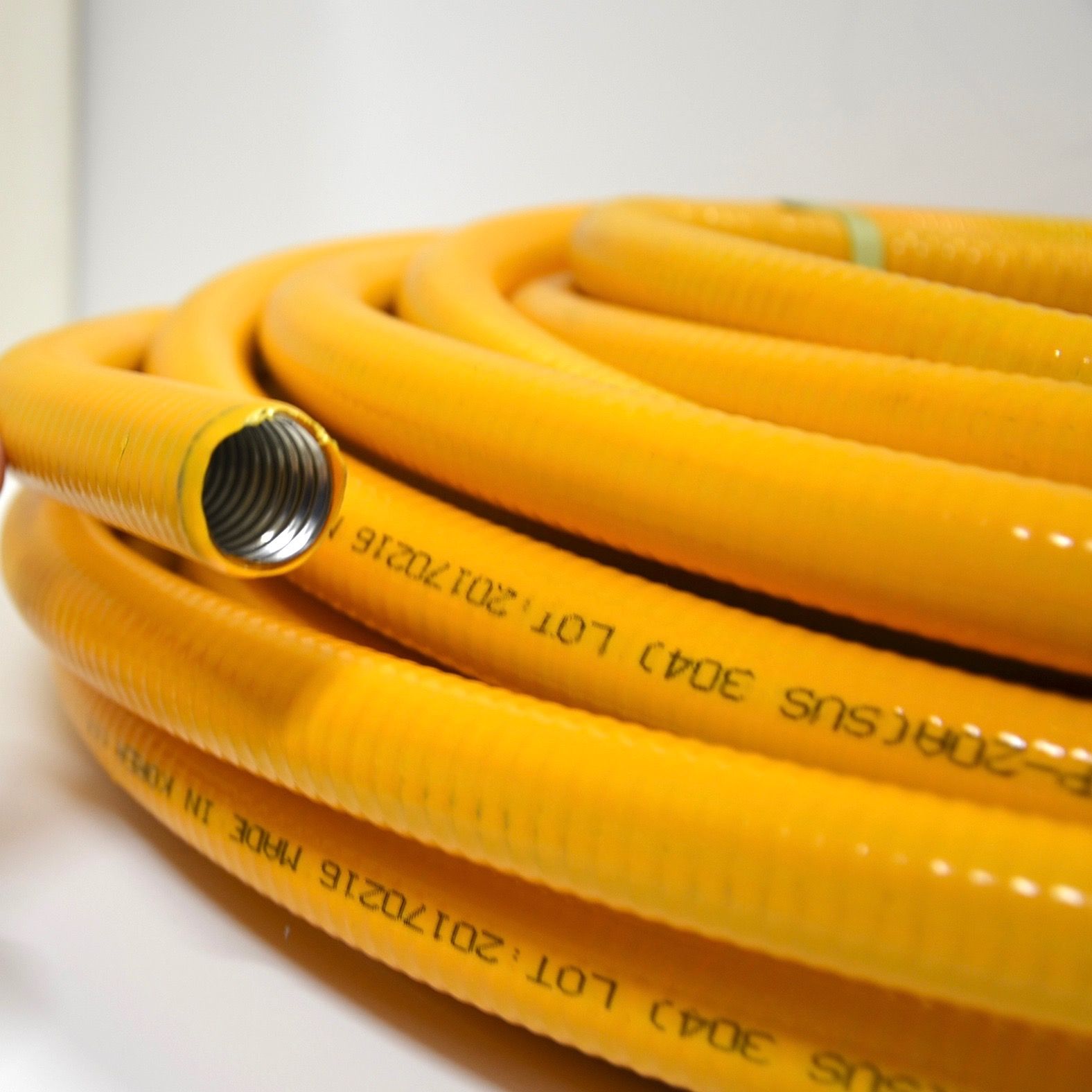

Для изготовления гибкой газовой подводки используются нержавеющие гофрированные трубы из нержавеющей стали марки SUS304. Гибкая нержавеющая труба имеет полиэтиленовое покрытие желтого цвета. Для систем внутреннего газораспределения используются гофрированные нержавеющие трубы диаметром 15 миллиметров и 20 миллиметров.

фитинги для нержавеющих труб

В качестве соединительных элементов гибкой подводки для газа используются латунные фитинги с внутренней и наружной резьбой диаметром 15 миллиметров и 20 миллиметров.

фитинги для гофрированных труб + выгодная цена

газовая подводка

Соединительный фитинг для гибких газовых подводок состоит из накидной гайки, диэлектрической прокладки, которая служит одновременно и стопорным кольцом, надежно удерживающей фитинг на трубе. В качестве газоизолирующей прокладки используется конусное резиновое кольцо.

гофрированная труба для газа

Перед монтажем фитинга на трубу необходимо удалить полиэтиленовое покрытие на 3 кольца гофры с помощью ножа.

гибкая газовая подводка

Порядок монтажа гибкой газовой подводки:

1. Надеть на подготовленный отрезок трубы накидную гайку.

2. Надеть диэлектрическое(стопорное) кольцо.

3. Надеть резиновыю прокладку

4. Вставить трубу в тело фитинга

5. Затянуть накидную гайку на фитинге
