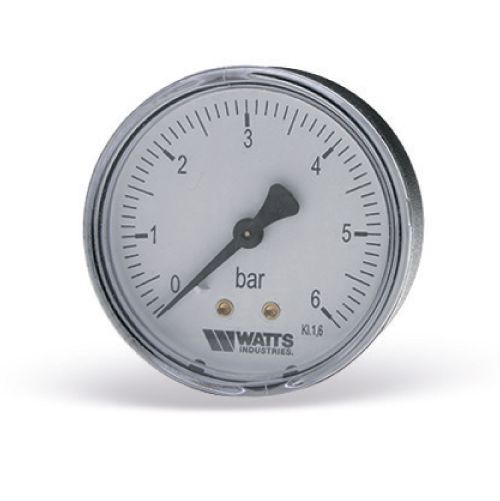

Манометр аксиальный WATTS 1/4" 6 бар 80 мм

Манометр аксиальный F+R100 1/4" 80 мм Watts 6 бар (10008023)

предназначен для измерения давления в газообразных и жидких, не сильно вязких и не кристаллизирующихся измеряемых средах, не агрессивных по отношению к медным сплавам в системах отопления, водоснабжения и охлаждения. Манометр с трубчатой пружиной представляет собой кругообразно согнутые трубки с овальным поперечным сечением, помещенные в герметичном корпусе. Давление измеряемой среды воздействует на внутреннюю сторону трубки, в результате чего овальное поперечное сечение принимает почти круглую форму. В результате искривления пружинной трубки возникают напряжения в кольцах трубки, которые разгибают пружину. Не зажатый конец пружины выполняет движение, пропорциональное величине давления. Движение передается посредством стрелочного механизма на шкалу.

Технические характеристики:

Страна Германия
Производитель Watts
Модель F+R100
Категория контрольно-измерительные приборы
Тип манометр аксиальный
Область применения измерение давления в газообразных и жидких средах
Резьба подключения 1/4"
Номинальный диаметр DN 80
Присоединение аксиальное
Рабочее давление 6 бар
Максимальное рабочее давление 7,5 бар
Масса 0,18
Материал корпуса черный пластик
Температура измеряемой среды менее 60 оС
Температура окружающей среды от -20 оС до +60 оС
Класс точности 2,5
Диапазон измерений 0 … 400 бар, 0 … 400 psi
Защита корпуса IP 31
Гарантия 12 месяцев
